La capacidad de transmisión de los cables compuestos fotoeléctricos es un tema de gran importancia en los sistemas modernos de comunicación y suministro de energía. Como proveedor líder de cable compuesto fotoeléctrico, tenemos conocimiento de profundidad y experiencia práctica en esta área.
Comprensión de cables compuestos fotoeléctricos
Los cables compuestos fotoeléctricos integran tanto las fibras ópticas para la transmisión de datos y los conductores eléctricos para la fuente de alimentación dentro de una sola estructura de cable. Esta combinación proporciona una solución conveniente y eficiente para diversas aplicaciones, como la automatización de edificios, las redes inteligentes y las redes de telecomunicaciones.
Las fibras ópticas son el componente central para la transmisión de datos de alta velocidad. Operan en el principio de reflexión interna total, donde las señales de luz se transmiten a través de la fibra con una pérdida extremadamente baja. Diferentes tipos de fibras ópticas, como las fibras de modo único y de modo múltiple, tienen características distintas y capacidades de transmisión.
Las fibras de modo único están diseñadas para aplicaciones largas y de ancho de banda a largo plazo. Tienen un diámetro de núcleo muy pequeño, típicamente alrededor de 9 micras, lo que permite que solo se propague un solo modo de luz. Esto da como resultado menos dispersión y permite tasas de transmisión de datos de hasta varios terabits por segundo en distancias de decenas o incluso cientos de kilómetros. Por ejemplo, en las redes de telecomunicaciones largas y de transporte, las fibras de modo único se usan ampliamente para conectar diferentes ciudades o regiones, asegurando una comunicación rápida y confiable.
Las fibras de modo múltiple, por otro lado, tienen un diámetro de núcleo más grande, generalmente 50 o 62.5 micras. Pueden admitir múltiples modos de propagación de luz, lo que los hace adecuados para aplicaciones de menor distancia, como en las redes de área local (LAN) dentro de los edificios. Aunque la distancia de transmisión es limitada en comparación con las fibras de modo único, las fibras de modo múltiple aún pueden lograr altas tasas de datos, que van desde cientos de megabits por segundo a varios gigabits por segundo.
Los conductores eléctricos en cables compuestos fotoeléctricos son responsables de la fuente de alimentación. Por lo general, están hechos de cobre o aluminio, con diferentes áreas cruzadas que dependen de los requisitos de energía. La capacidad de potencia de los conductores eléctricos está determinada por factores como el material del conductor, el área cruzada y la densidad de corriente permitida. Por ejemplo, en un sistema de automatización de edificios, los conductores eléctricos en el cable compuesto fotoeléctrico pueden suministrar energía a sensores, cámaras y otros dispositivos, mientras que las fibras ópticas transmiten los datos recopilados por estos dispositivos.
Factores que afectan la capacidad de transmisión
Factores de fibra óptica
- Tipo de fibra y calidad: Como se mencionó anteriormente, las fibras de modo único y de modo múltiple tienen diferentes capacidades de transmisión. Además, la calidad de la fibra óptica, incluidos factores como la pureza del material de vidrio y la uniformidad del núcleo y el revestimiento, puede afectar significativamente el rendimiento de la transmisión. Las fibras ópticas de alta calidad con baja atenuación y dispersión pueden respaldar velocidades de datos más altas y distancias de transmisión más largas.
- Longitud de onda: Diferentes longitudes de onda de luz tienen diferentes características de propagación en fibras ópticas. Para las fibras de modo único, las longitudes de onda más utilizadas son 1310 nm y 1550 nm, que ofrecen baja atenuación y son adecuadas para la transmisión a larga distancia. En fibras de modo multi -en modo, a menudo se usan longitudes de onda de 850 nm y 1300 nm. La elección de la longitud de onda depende de los requisitos de aplicación específicos y las características de la fibra óptica.
- Conteo de fibra: El número de fibras ópticas en un cable compuesto fotoeléctrico también afecta la capacidad general de transmisión de datos. Un cable con un recuento de fibra más alto puede admitir canales de datos más independientes, lo que permite un mayor rendimiento de datos. Por ejemplo, un cable con 48 fibras ópticas puede transmitir potencialmente 48 veces la cantidad de datos en comparación con un cable con una sola fibra, suponiendo que cada fibra esté funcionando a la misma velocidad de datos.
Factores del conductor eléctrico
- Material conductor: El cobre es un material conductor ampliamente utilizado debido a su alta conductividad eléctrica. El aluminio también se usa en algunas aplicaciones, especialmente cuando el peso y el costo son consideraciones importantes. Sin embargo, el aluminio tiene una conductividad eléctrica más baja que el cobre, lo que significa que para la misma capacidad de potencia, un conductor de aluminio puede necesitar un área cruzada más grande.
- Área cruzada: El área cruzada del conductor eléctrico está directamente relacionado con su capacidad de carga actual. Un área cruzada más grande puede transportar más corriente sin sobrecalentamiento. Por ejemplo, en una aplicación de alta potencia, como alimentar un centro de datos a gran escala, se puede requerir un cable compuesto fotoeléctrico con conductores eléctricos gruesos.
- Temperatura y condiciones ambientales: La temperatura y las condiciones ambientales pueden afectar el rendimiento de los conductores eléctricos. Las altas temperaturas pueden aumentar la resistencia de los conductores, reduciendo su capacidad actual de carga. En condiciones ambientales duras, como la alta humedad o las atmósferas corrosivas, los conductores pueden estar sujetos a corrosión, lo que también puede degradar su rendimiento con el tiempo.
Medición de la capacidad de transmisión
Capacidad de transmisión de fibra óptica
La capacidad de transmisión de las fibras ópticas generalmente se mide en términos de producto de ancho de banda. El ancho de banda se refiere al rango de frecuencias o velocidades de datos que la fibra óptica puede soportar, y la distancia es la distancia máxima sobre la cual la fibra puede transmitir datos a un ancho de banda dado. Por ejemplo, una fibra de modo único puede tener un producto de distancia de ancho de banda de 10 Gbps, km, lo que significa que puede admitir una velocidad de datos de 10 gigabits por segundo en una distancia de 1 kilómetro.
En aplicaciones prácticas, la capacidad de transmisión también se ve afectada por las técnicas de modulación y codificación utilizadas. Las técnicas avanzadas de modulación, como la modulación de amplitud de cuadratura (QAM), pueden aumentar la velocidad de datos al codificar más bits por símbolo. Error: la codificación de corrección también se usa para mejorar la confiabilidad de la transmisión de datos, lo que puede aumentar indirectamente la capacidad de transmisión efectiva.
Capacidad de transmisión del conductor eléctrico
La capacidad de transmisión de los conductores eléctricos se mide en términos de capacidad de carga corriente, que generalmente se especifica en los amperios (a). La capacidad actual de carga está determinada por factores como el material del conductor, el área cruzada y el aumento de la temperatura permitida. Por ejemplo, un conductor de cobre con un área cruzada de 2.5 milímetros cuadrados puede tener una capacidad actual de carga de 20 A en condiciones de funcionamiento normales.
Aplicaciones y la importancia de la capacidad de transmisión
Telecomunicaciones
En la industria de las telecomunicaciones, la alta capacidad de transmisión de los cables compuestos fotoeléctricos es crucial para satisfacer la creciente demanda de servicios de datos de alta velocidad, como redes 5G y conexiones de fibra a - hogar (FTTH). Las fibras ópticas en los cables pueden admitir la transmisión de datos de ancho de banda alto, mientras que los conductores eléctricos pueden proporcionar energía a las estaciones base y puntos de acceso remotos, eliminando la necesidad de cables de potencia separados. Esto no solo simplifica el proceso de instalación, sino que también reduce el costo general.
Cuadrículas inteligentes
En aplicaciones de cuadrícula inteligente, los cables compuestos fotoeléctricos se utilizan para conectar varios componentes de la red eléctrica, como medidores inteligentes, sensores y dispositivos de control. Las capacidades de transmisión de datos de alta velocidad de las fibras ópticas permiten el monitoreo y control de tiempo real de la red eléctrica, mejorando su eficiencia y confiabilidad. Los conductores eléctricos pueden suministrar energía a estos dispositivos, asegurando su funcionamiento normal.
Automatización de edificios
En los sistemas de automatización de edificios, los cables compuestos fotoeléctricos se utilizan para conectar diferentes sistemas de construcción, como iluminación, calefacción, ventilación y aire acondicionado (HVAC) y sistemas de seguridad. Las fibras ópticas pueden transmitir datos entre el centro de control y los dispositivos, mientras que los conductores eléctricos pueden alimentar los dispositivos. Esta solución integrada proporciona una forma más eficiente y efectiva efectiva de administrar y controlar los sistemas de construcción.
Nuestras ofertas de productos

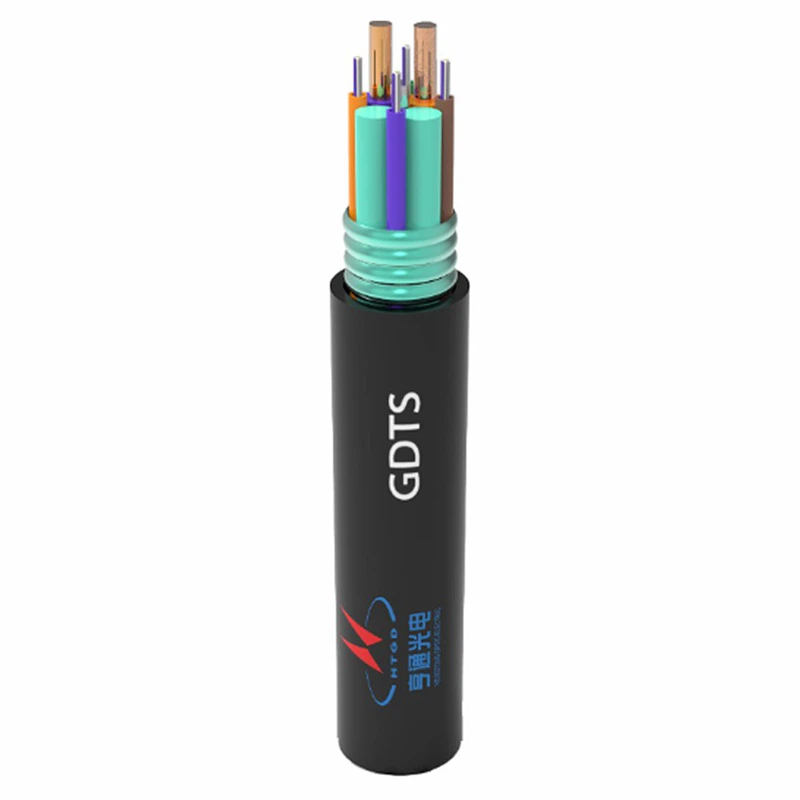

Como proveedor de cable compuesto fotoeléctrico, ofrecemos una amplia gama de productos con diferentes capacidades de transmisión para satisfacer las diversas necesidades de nuestros clientes. NuestroCable de fibra óptica híbrida compuestaCombina fibras ópticas de alta calidad y conductores eléctricos, proporcionando una excelente transmisión de datos y rendimiento de la fuente de alimentación. También ofrecemosCable de fibra óptica de cinta de aluminio, que es una solución efectiva de costo para algunas aplicaciones.
Nuestros cables están diseñados y fabricados para cumplir con los estándares internacionales y experimentar procesos de control de calidad estrictos para garantizar su confiabilidad y rendimiento. Ya sea que necesite un cable para una red local a escala pequeña o un proyecto de telecomunicaciones a gran escala, podemos proporcionarle la solución correcta.
Conclusión
La capacidad de transmisión de los cables compuestos fotoeléctricos es un concepto complejo que está influenciado por múltiples factores relacionados con las fibras ópticas y los conductores eléctricos. Comprender estos factores es esencial para seleccionar el cable correcto para aplicaciones específicas. Como proveedor profesional de cable compuesto fotoeléctrico, estamos comprometidos a proporcionar productos de alta calidad con una excelente capacidad de transmisión. Si está interesado en nuestros productos o tiene alguna pregunta sobre los cables compuestos fotoeléctricos, no dude en contactarnos para adquisiciones y más discusiones.
Referencias
- "Tecnología de comunicación de fibra óptica" de Gerd Keizer.
- "Ingeniería del sistema de transmisión de energía eléctrica: análisis y diseño" por Turan Gonen.
