¿Qué especificación de cable ADSS se adapta a los proyectos?
La selección de las especificaciones del cable ADSS depende de cuatro factores principales: requisitos de longitud del tramo, entorno de voltaje, necesidades de recuento de fibras y condiciones de carga ambientales. Hacer coincidir estos parámetros con la estructura de cable correcta-ya sea con revestimiento simple o doble, tubo central o diseño trenzado-determina el éxito del proyecto y evita fallas costosas como-arco en banda seca o averías mecánicas.
El marco de selección de especificaciones
La mayoría de los fracasos de los proyectos no se deben a una mala instalación sino a una falta de coincidencia de las especificaciones durante la fase de diseño. El proceso de selección requiere analizar cómo la distancia del tramo, la intensidad del campo eléctrico y los factores estresantes ambientales interactúan con los parámetros de construcción del cable.
Longitud del tramo: el determinante estructural primario
La longitud del tramo determina la decisión fundamental sobre la estructura del cable. Las aplicaciones de tramos cortos-de menos de 150 metros pueden utilizar diseños de tubo central con refuerzo de hilo de aramida, mientras que los tramos medianos de 150-400 metros generalmente requieren una construcción de tubos sueltos trenzados. Los tramos largos que superan los 400 metros exigen configuraciones de doble revestimiento con miembros de mayor resistencia.
La relación entre luz y estructura surge de la distribución de cargas mecánicas. Los diseños de tubos centrales, aunque compactos y livianos, concentran la tensión en un solo elemento de resistencia. Esto funciona para entornos de distribución donde la separación entre postes rara vez supera los 120 metros. Los diseños trenzados distribuyen la tensión a través de múltiples tubos que rodean un miembro central de FRP (plástico reforzado con fibra-), lo que permite tramos de hasta 600 metros en aplicaciones de transmisión.
Los cables de doble-chaqueta amplían la capacidad a 1000 metros o más al agregar una segunda capa protectora que comparte la carga mecánica. La chaqueta exterior absorbe las fuerzas del viento y el hielo, mientras que la chaqueta interior mantiene la protección de la fibra. Esta redundancia resulta fundamental cuando el clima extremo o el terreno irregular crean patrones de estrés impredecibles.
Los datos del mundo real-muestran una correlación entre la extensión-y-la falla: los diseños de tubos centrales generalmente limitan las luces a 200 metros, mientras que las estructuras trenzadas manejan luces de 300 a 700 metros. Los proyectos que intentan exceder estos límites de diseño experimentan un envejecimiento acelerado y fallas prematuras, generalmente dentro de 3 a 5 años en lugar de la vida útil esperada de 25 años.
Entorno de voltaje y selección de chaqueta
El nivel de voltaje de los conductores cercanos determina los requisitos del material de la cubierta más que cualquier otro factor. Esta relación existe porque los cables ADSS, a pesar de no ser-metálicos, se encuentran dentro de campos eléctricos que inducen corrientes superficiales cuando hay humedad.
Es probable que se formen arcos de banda seca-en cables ubicados debajo de líneas de transmisión de 220 kV y superiores. El mecanismo implica una distribución desigual de la humedad que crea "bandas secas" de alta-resistencia donde se concentra el voltaje. Cuando el voltaje a través de estas bandas excede los niveles umbral, se produce un arco eléctrico-erosionando la cubierta y eventualmente exponiendo los miembros resistentes a la degradación ambiental.
Las cubiertas estándar de polietileno (PE) son suficientes para tensiones de distribución inferiores a 35 kV. Estos entornos generan una corriente inducida mínima y la lluvia típica proporciona una limpieza adecuada para evitar la acumulación de contaminación. Entre 35-110 kV, la selección de la cubierta depende de factores ambientales: las áreas rurales limpias pueden tolerar el PE, mientras que las zonas industriales o costeras requieren materiales resistentes a las huellas.
Para voltajes de 12 kV a 25 kV y superiores, las chaquetas anti-rastreo se vuelven esenciales. Estos materiales especializados-designados AT (anti-rastreo) o TRPE (polietileno resistente al rastreo-)-resisten la formación de árboles eléctricos que el PE estándar no puede soportar. La modificación del material implica aditivos que inhiben la carbonización cuando se produce la formación de arcos, lo que efectivamente repara automáticamente daños menores.
Un caso documentado ilustra el costo del error de especificación: un proyecto especificó un cable con cubierta de PE para una línea de 220 kV, lo que resultó en múltiples averías por corrosión eléctrica. La solución-instalar cajas de conectores en los puntos de falla-proporcionó solo un alivio temporal. Se hizo necesario el reemplazo completo de la línea, lo que triplicó los costos del proyecto.
La selección de la cubierta basada en el voltaje-sigue esta lógica:
Por debajo de 35 kV: cubierta de PE estándar
35-110 kV: PE en entornos limpios, AT en zonas contaminadas/costeras
110-220 kV: se requiere chaqueta AT
Por encima de 220 kV: AT mejorada con posible reposicionamiento del cable en la estructura de la torre
Conteo de fibras y arquitectura interna
Los requisitos del número de fibras influyen directamente en la geometría interna del cable, lo que a su vez afecta las propiedades mecánicas y la accesibilidad del empalme. La relación no es lineal-duplicar el número de fibras no significa simplemente duplicar el diámetro del cable.
Hasta 30 fibras encajan eficientemente en diseños de tubos centrales, manteniendo un diámetro pequeño (normalmente 8-12 mm) y un peso ligero. Estos cables destacan en aplicaciones de distribución donde no se necesita acceso frecuente y la capacidad de carga de postes es limitada. La disposición del tubo central coloca todas las fibras en un único buffer lleno de gel-, lo que simplifica el acceso a mitad del tramo pero limita la capacidad total.
Para 32-144 fibras, los diseños trenzados se vuelven estándar. Múltiples tubos amortiguadores, cada uno con entre 6 y 24 fibras, se enroscan alrededor del miembro de resistencia central. Este enfoque modular permite el acceso selectivo a los tubos sin alterar las fibras adyacentes, algo fundamental para las redes que requieren expansión futura o mantenimiento frecuente.
Los cables con un alto número de fibras (144-288 fibras) emplean tecnología de cinta de 12-fibras o tubos protectores adicionales. Las configuraciones de cinta reducen el diámetro total del cable entre un 15 y un 20 % en comparación con los equivalentes de tubo holgado, pero sacrifican cierta flexibilidad mecánica. La compensación favorece los enlaces de transmisión de larga distancia sobre las redes de distribución con frecuentes cambios de dirección.
La selección del número de fibras debería representar el crecimiento futuro. Instalar un cable de 96-fibra cuando la necesidad actual es de 48 fibras cuesta aproximadamente un 30 % más, pero evita una futura redistribución. El cálculo se inclina a favor del-dimensionamiento correcto cuando existe capacidad de acceso a mitad-del tramo: se pueden activar fibras adicionales sin un reemplazo completo del cable.
Factores de carga ambiental
Las condiciones ambientales-viento, hielo y temperaturas extremas-crean cargas mecánicas que agravan la tensión-inducida por el tramo. Estas cargas varían según la geografía y deben cuantificarse durante la especificación.
La carga de viento sigue el sistema de clasificación NESC (Código Nacional de Seguridad Eléctrica): distritos ligeros, medios y pesados. Los cables deben diseñarse para las peores-combinaciones de temperatura, carga de hielo y viento. La carga media (hielo radial de 6,4 mm con viento de 19 m/s) representa condiciones típicas en la mayor parte de América del Norte. En las zonas de carga pesada, incluidas las zonas costeras y los pasos de montaña, la tensión del cable se duplica o triplica en comparación con los distritos ligeros.
La acumulación de hielo presenta un problema complicado. Una capa de hielo de 10 mm aumenta el diámetro efectivo del cable en 20 mm y añade un peso significativo. La combinación de un mayor perfil del viento y peso puede triplicar la tensión del cable durante las tormentas. Los cables especificados únicamente para la longitud del tramo, sin factores de carga de hielo, fallan cuando llegan las condiciones invernales.
El rango de temperatura afecta dos parámetros críticos: la flexibilidad de la chaqueta y la tensión de la fibra. Los cables ADSS normalmente funcionan entre -40 grados y +70 grados. En temperaturas extremas, los cambios en la longitud del cable debido a la expansión/contracción térmica pueden introducir pérdidas por microflexión en las fibras ópticas si el exceso de longitud de la fibra no se integra adecuadamente en el diseño del cable.
Un enfoque práctico: calcule la tensión máxima esperada (EMT) incorporando la carga del peor-caso y luego seleccione la resistencia del cable con un factor de seguridad. Los cálculos típicos de EMT pueden mostrar 8 kN para un tramo de 300 metros en condiciones de carga media, lo que requiere un cable con una clasificación de 15 a 20 kN para mantener un margen de seguridad adecuado.
Estructura-Criterios de selección específicos
Diseños de tubos centrales
La construcción de tubos centrales se adapta a aplicaciones de distribución de tramos cortos-donde la simplicidad y el control de costes son prioridades. Todas las fibras residen en un único tubo suelto lleno de gel que bloquea el agua-, rodeado por hilo de aramida para mayor resistencia a la tracción.
Las ventajas incluyen el costo más bajo por fibra (normalmente un 40-50 % menos que los diseños trenzados), el diámetro más pequeño para un número de fibras determinado y un empalme simplificado: el acceso a un solo tubo proporciona todas las fibras. La construcción soporta bien los ciclos de temperatura repetidos, ya que todas las fibras experimentan un ambiente térmico idéntico.
Las limitaciones se hacen evidentes más allá de los tramos de 150-metros. El elemento de resistencia único no proporciona redundancia de carga.-Si el hilo de aramida se degrada por la exposición a los rayos UV o la infiltración de humedad, todo el cable se ve comprometido. El acceso a mitad de tramo, si bien es posible, es menos elegante que con diseños trenzados, ya que el acceso a las fibras requiere trabajar en un entorno lleno de gel.
Mejores aplicaciones: redes de distribución urbana con una separación entre postes de 60 a 120 metros, instalaciones de conductos subterráneos donde la extensión no es un factor, implementaciones temporales o tácticas que requieren una instalación rápida y entornos de campus donde las consideraciones estéticas favorecen un diámetro de cable pequeño.
Diseños de tubos sueltos trenzados
La construcción trenzada distribuye las fibras a través de múltiples tubos amortiguadores trenzados helicoidalmente alrededor de una varilla central de FRP. Esta arquitectura modular domina las aplicaciones-de mediano y largo plazo debido a la eficiencia mecánica y la flexibilidad operativa.

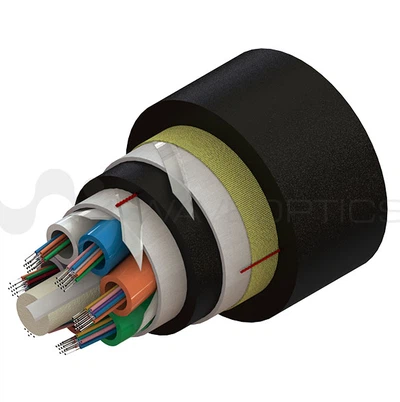

El elemento resistente de hilo de aramida rodea un núcleo formado por múltiples tubos protectores, cada uno de los cuales contiene múltiples fibras, todos rodeando un núcleo de plástico. La geometría del hilo permite que los tubos individuales cambien de posición durante la flexión o los cambios de temperatura, protegiendo las fibras de la tensión mecánica. El sistema de resistencia distribuida proporciona redundancia-el daño parcial a un cuadrante no compromete todo el cable.
El patrón de cableado SZ (oscilación inversa) utilizado en diseños modernos permite el acceso a la mitad del tramo sin perturbar la torsión del cable. Los instaladores pueden exponer una sección del tubo protector, acceder a las fibras necesarias y cerrar el tramo sin introducir tensión de rotación. Esta capacidad resulta invaluable para el desarrollo gradual de redes donde la implementación inicial activa solo una parte de la capacidad de fibra disponible.
Las características de rendimiento hacen que los diseños trenzados sean la opción predeterminada para aplicaciones de transmisión. Manejan tramos de hasta 3500 pies de longitud cuando se especifican correctamente. Las aplicaciones típicas incluyen proyectos de electrificación rural, redes de comunicación de carreteras, sistemas de señalización ferroviaria y redes troncales de servicios públicos donde el espaciado de los postes sigue el terreno natural.
Configuraciones de doble chaqueta
Los diseños de doble chaqueta añaden una segunda capa exterior, creando una protección mejorada para las aplicaciones más exigentes. La chaqueta interior mantiene la protección de la fibra y alberga los miembros de resistencia, mientras que la chaqueta exterior absorbe las tensiones ambientales y proporciona resistencia al seguimiento en entornos de alto-voltaje.
El enfoque de doble-capa prolonga la vida útil en condiciones difíciles. La cubierta exterior resistente a las vías-está disponible para instalaciones de alto voltaje por encima de 35 kV. La capa exterior puede degradarse por estrés eléctrico o exposición a los rayos UV sin comprometer el cable interior protegido. Este concepto de barrera de sacrificio previene lo que serían fallas catastróficas de una sola-chaqueta.
La penalización de peso es la principal compensación-. Los cables de doble cubierta pesan un 20-35 % más que los equivalentes de una sola cubierta, lo que aumenta la carga del poste y la tensión de instalación. El diámetro más grande (normalmente 15-20 mm frente a . 10-14 mm para una sola chaqueta) también aumenta la carga de viento. Estos factores limitan la longitud económica del tramo a pesar de índices de tracción más altos.
Las aplicaciones óptimas se agrupan en torno a tres escenarios: líneas de transmisión de alto-voltaje por encima de 110 kV donde la resistencia al seguimiento es obligatoria, zonas ambientales extremas con exposición severa al hielo, al viento y a los rayos UV, e infraestructura crítica que requiere la máxima confiabilidad independientemente de las consideraciones de costos. Muchas redes de servicios públicos especifican doble cubierta como estándar para todas las implementaciones de nivel de transmisión-para garantizar un rendimiento constante en diferentes condiciones.
Metodología de selección práctica
Paso 1: definir los parámetros físicos
Comience por mapear los requisitos de instalación reales. Mida o calcule la longitud máxima del tramo entre estructuras de soporte. En las mejoras de la infraestructura existente, esta medición es sencilla. Las nuevas construcciones requieren analizar el terreno, el acceso a la carretera y la economía de la ubicación de las torres para determinar el espaciamiento práctico de los postes.
Identifique el tramo más largo en la ruta-esta especificación del cable impulsa. Una ruta con treinta tramos de 200 metros y dos cruces de ríos de 450 metros requiere un cable especificado para 450 metros de largo o, alternativamente, diferentes tipos de cable con puntos de empalme en los lugares de transición. La mayoría de los proyectos favorecen la especificación única para lograr coherencia.
Determine el nivel de voltaje de los conductores cercanos. Las líneas de distribución normalmente operan a 11-35 kV, las de subtransmisión a 69-138 kV y las de transmisión a 230-500 kV. El voltaje, combinado con la colocación del cable en la estructura de la torre, determina la intensidad del campo eléctrico en la ubicación del cable.
Paso 2: evaluar las condiciones ambientales
Clasifique el entorno de instalación utilizando distritos de carga NESC o equivalentes locales. Obtenga datos meteorológicos históricos de la región: velocidades máximas del viento, registros de acumulación de hielo, temperaturas extremas. Las instalaciones costeras requieren consideración adicional para la niebla salina y las áreas industriales para la exposición a sustancias químicas.
El nivel de contaminación afecta significativamente la selección de chaquetas en aplicaciones de alto-voltaje. Las áreas industriales o zonas costeras con alta humedad relativa crean condiciones en las que las chaquetas de PE estándar fallan rápidamente. La inspección visual del sitio para detectar el deterioro de la infraestructura existente proporciona una guía práctica.-La corrosión severa en el hardware metálico sugiere un entorno hostil que requiere especificaciones de cable de primera calidad.
Paso 3: aplicar la lógica de selección
Integre parámetros a través de este marco de decisión:
Para luces inferiores a 150 m con tensión inferior a 35 kV: Diseño de tubo central de camisa única con camisa de PE. El número de fibras determina el diámetro, pero los tramos tan cortos rara vez enfatizan ni siquiera las especificaciones mínimas. Concéntrese en garantizar un recuento adecuado de fibras para el crecimiento.
Para tramos de 150 a 400 m con voltaje de 35 a 110 kV: diseño trenzado de cubierta única, material de cubierta basado en evaluación ambiental. PE es suficiente en entornos rurales limpios, AT se requiere en zonas costeras o contaminadas. Esta representa la categoría de especificación más común para la distribución de servicios públicos.
Para tramos de 400-700 m o voltaje de 110-220 kV: diseño trenzado de doble cubierta con cubierta exterior AT. Los tramos largos requieren propiedades mecánicas mejoradas, el alto voltaje exige resistencia de seguimiento. Estas aplicaciones representan la mayoría de las implementaciones a nivel de transmisión.
Para tramos superiores a 700 m o voltaje superior a 220 kV: doble cubierta trenzada con especificaciones AT mejoradas, revisión de ingeniería de la ubicación de la torre para minimizar la exposición al campo eléctrico. Considere tecnologías alternativas como OPGW si los componentes metálicos son aceptables.
Paso 4: Verificar con cálculos de carga
La selección de especificaciones no está completa hasta que el análisis de tensión-de hundimiento confirme que el cable elegido soporta las cargas esperadas con un margen de seguridad adecuado. La mayoría de los fabricantes de cables proporcionan modelos PLS-CADD o hojas de datos equivalentes con propiedades térmicas y mecánicas.
La especificación típica de ADSS incluye el diámetro del cable, el peso, la carga nominal máxima del cable, la resistencia a la rotura, el coeficiente de expansión lineal y el módulo del cable inicial, final y de 10 años. Estos parámetros permiten modelar las condiciones reales de instalación.
Calcule la EMT (tensión máxima esperada) para el peor-caso de carga ambiental. En comparación con la resistencia a la tracción nominal del cable,-el factor de seguridad debe permanecer por encima de 2,5 (algunas empresas de servicios públicos especifican 3,0). Si EMT excede este umbral, reduzca la longitud del tramo, actualice a un cable de mayor resistencia o modifique la ubicación de la estructura de soporte.
Verifique que el hundimiento del cable a temperatura máxima no viole los requisitos de distancia al suelo. Un cable instalado no debe combarse tanto que pueda dañarse por el tráfico debajo de la línea. Las distancias mínimas varían según la jurisdicción, pero normalmente requieren de 5 a 8 metros sobre las carreteras y de 3 a 4 metros sobre las zonas peatonales.
Errores comunes en las especificaciones
Subestimar el impacto del voltaje
El error más frecuente y costoso implica especificar un cable con cubierta de PE estándar para voltajes de nivel de transmisión-. El mecanismo de falla no es inmediato-los cables pueden funcionar adecuadamente durante 2-4 años antes de que comience la formación de arcos de banda seca. Una vez iniciado, el deterioro se acelera rápidamente, lo que a menudo resulta en una falla completa de la línea en cuestión de meses.
El problema se agrava cuando las instalaciones se realizan durante las estaciones secas. El desempeño inicial parece aceptable, lo que genera una confianza falsa. El primer invierno o primavera lluvioso revela el error de especificación cuando comienza la formación de arcos provocados por la humedad. En este punto, la reparación requiere el reemplazo completo del cable-imposible de lograr simplemente superponiendo un cable nuevo, ya que el hardware de soporte ya está completo.
Ignorar condiciones de carga futuras
Especificar el cable para las necesidades actuales de fibra sin considerar el crecimiento futuro de la red crea dos problemas. En primer lugar, agregar fibra posteriormente requiere la instalación de cables en paralelo (duplicando el hardware y el impacto visual) o un reemplazo completo (interrumpiendo el servicio durante el cambio). En segundo lugar, los cables paralelos pueden crear patrones de interferencia aerodinámica que aumentan la carga del viento más allá de los valores calculados para cualquiera de los cables por separado.
El cálculo económico normalmente favorece especificar un 50-100% más de capacidad de fibra que el requisito inmediato. El costo incremental es modesto-un cable de 96 fibras cuesta solo entre un 20% y un 30% más que el equivalente de 48 fibras, mientras que evitar una redistribución futura ahorra múltiplos de esta diferencia.
Tipo de estructura que no coincide con la aplicación
El uso de diseños de tubos centrales más allá de su capacidad mecánica o, por el contrario, la especificación de diseños trenzados para aplicaciones de tramos cortos-donde el tubo central sería suficiente, revela una comprensión deficiente de las relaciones de rendimiento de la estructura-.
La falla del tubo central en tramos largos se manifiesta como un desarrollo excesivo de hundimiento con el tiempo. El elemento de resistencia de un solo punto-se alarga gradualmente bajo tensión constante, aumentando la flexión más allá de los parámetros de diseño. Esto crea violaciones de la distancia al suelo y una mayor vulnerabilidad a daños causados por ramas de árboles o equipos cercanos.
Los diseños aislados especificados para una distribución corta-generan gastos innecesarios (entre un 35% y un 50% de sobreprecio) sin el beneficio correspondiente. La sofisticación mecánica que justifica la construcción trenzada en aplicaciones de transmisión no proporciona ninguna ventaja cuando los tramos permanecen por debajo de los 120 metros con una carga ambiental mínima.
Pasando por alto la compatibilidad de accesorios
Las especificaciones del cable determinan la selección del hardware:-las abrazaderas de suspensión, los conjuntos-sin salida, las cajas de empalme y los amortiguadores deben coincidir con el diámetro del cable y la clasificación de resistencia. Especificar el cable sin confirmar la disponibilidad y compatibilidad del hardware genera modificaciones en el campo que comprometen la calidad de la instalación.
Los accesorios no se deben sujetar directamente al cable, sino sobre varillas de refuerzo, para proteger el cable de daños eléctricos y mecánicos. Cada especificación de cable requiere hardware compatible. Intentar adaptar hardware de diferentes tamaños de cables introduce concentraciones de tensión que aceleran la fatiga y pueden anular las garantías del fabricante.
Preguntas frecuentes
¿Qué longitud de tramo requiere actualizarse de chaqueta simple a doble?
La transición no se basa únicamente en la extensión-. La doble chaqueta se vuelve necesaria cuando el tramo excede los 600 metros o el voltaje excede los 110 kV, lo que ocurra primero. La severidad ambiental puede cambiar este umbral.-Las instalaciones costeras en niebla salina pueden requerir una doble cubierta en tramos de 400 metros que aceptarían una sola cubierta tierra adentro.
¿Puedo utilizar la misma especificación de cable para diferentes longitudes de tramo en un proyecto?
El uso de especificaciones consistentes a lo largo de un proyecto simplifica el inventario y reduce los errores de instalación. Sin embargo, una variación drástica de los tramos-, como tramos en su mayoría de 200-metros con algunos cruces de 500-metros, puede justificar una especificación dividida. Instale cables de mayor resistencia sólo para tramos largos, con puntos de empalme en las transiciones. Esto optimiza los costos manteniendo el rendimiento.
¿Cómo afecta el número de fibras a la capacidad máxima de extensión?
El número de fibras aumenta el diámetro y el peso del cable, los cuales reducen la capacidad de extensión para una clasificación de resistencia determinada. Un cable de 144 fibras pesa aproximadamente un 40% más que el equivalente de 48 fibras. Este peso se traduce en un mayor hundimiento de la catenaria y una mayor carga de viento. Límite práctico: 144 fibras como máximo para luces superiores a 500 metros; recuentos más altos restringidos a tramos más cortos o requieren análisis de ingeniería.
¿Cuándo se justifica el coste de la-chaqueta resistente-a la pista?
Se recomiendan encarecidamente los materiales resistentes a las vías-para voltajes de 12 kV a 25 kV y obligatorios por encima de 25 kV en entornos de alto-voltaje. La prima de la chaqueta cuesta un 15-25 % adicional, pero evita fallas catastróficas debido a la formación de arcos-de banda seca. En ambientes contaminados o por encima de 110 kV, la pregunta no es si la chaqueta AT está justificada en términos de costo, sino qué clase de resistencia de seguimiento (A o B) requieren las condiciones.
Tomar la decisión final
La selección de las especificaciones del cable ADSS tiene éxito cuando integra los requisitos mecánicos con las realidades del entorno eléctrico. El marco presentado aquí-que analiza secuencialmente la extensión, el voltaje, el número de fibras y los factores ambientales-proporciona un enfoque sistemático para hacer coincidir la construcción del cable con las demandas de la aplicación.
Los proyectos fracasan con mayor frecuencia debido a atajos en las especificaciones: subestimar los efectos del voltaje, ignorar la severidad ambiental o seleccionar basándose únicamente en el costo inicial en lugar del rendimiento del ciclo de vida. La prima del 15 al 30 % por un cable correctamente especificado evita el coste del 200 al 400 % en concepto de fallos prematuros y reemplazos de emergencia.
Para instalaciones complejas que involucran voltaje superior a 220 kV, tramos que exceden los 700 metros o condiciones ambientales extremas, contrate el soporte de ingeniería del fabricante del cable durante la fase de especificación. La mayoría de los fabricantes brindan servicios de ingeniería de aplicaciones que modelan instalaciones específicas y recomiendan configuraciones óptimas basadas en sus carteras de productos y bases de datos de experiencia de campo.
El objetivo no es encontrar el cable más barato que pueda funcionar, sino identificar la especificación que ofrezca una vida útil de 25-años sin fallas sorpresa. Esa especificación surge del análisis sistemático de los requisitos específicos del proyecto comparados con las capacidades probadas de construcción de cables.
