¿Puede el cable óptico ADSS soportar el clima?
El cable óptico ADSS soporta la mayoría de las condiciones climáticas a través de materiales especializados diseñados para despliegue aéreo en exteriores. Estos-cables autoportantes funcionan de manera confiable desde -40 grados a 70 grados y resisten la radiación UV, la lluvia, la nieve y la acumulación de hielo a través de sus fundas de polietileno o anti-rastreo.
Resistencia a la intemperie por factor ambiental
Temperaturas extremas
Los sistemas de cable óptico ADSS funcionan en un rango de temperatura que cubre prácticamente todos los climas habitados. El diseño de tubo holgado aísla las fibras ópticas de la expansión y contracción térmica de la funda exterior, manteniendo la integridad de la señal incluso cuando la estructura del cable se expande o contrae. Este aislamiento evita que las fibras de vidrio experimenten tensión mecánica durante los cambios de temperatura.
Las instalaciones árticas en los países nórdicos demuestran esta capacidad. Las empresas de servicios públicos de Escandinavia no reportan fallas inducidas por el clima-en los despliegues de cables ópticos ADSS a pesar de la exposición regular a temperaturas que caen por debajo de -30 grados y fuertes cargas de nieve. Los elementos resistentes del hilo de aramida que proporcionan soporte a la tracción mantienen sus propiedades mecánicas en este rango de temperaturas sin volverse quebradizos.
En el extremo caliente del espectro, los despliegues en el desierto en regiones que alcanzan temperaturas superficiales de 50 grados muestran que las cubiertas de polietileno de alta-densidad (HDPE) resisten la degradación térmica. La estructura cristalina del material permanece estable a estas temperaturas, aunque la flexión del cable aumenta ligeramente debido a la reducción del módulo elástico. Las especificaciones de instalación tienen en cuenta esto ajustando la tensión inicial según los rangos de temperatura anticipados.
Exposición a la radiación ultravioleta
La exposición prolongada al sol representa el principal mecanismo de envejecimiento de los cables de fibra aérea. Los fotones ultravioleta rompen los enlaces moleculares en las cadenas de polímeros mediante fotodegradación, provocando fragilidad de la vaina y eventual agrietamiento. Los fabricantes de ADSS abordan este problema mediante aditivos de negro de humo en el material de la funda que absorben y disipan la energía ultravioleta.
Las fundas de polietileno negro demuestran una resistencia superior a los rayos UV en comparación con otros colores porque el contenido de negro de humo normalmente alcanza el 2-3% en peso. Esta concentración proporciona una protección UV eficaz manteniendo las propiedades mecánicas. Las vainas rojas se desvanecen más rápidamente y muestran una degradación acelerada porque los pigmentos rojos absorben más radiación ultravioleta en el rango de longitud de onda dañina de 290 a 400 nanómetros.
Los protocolos de prueba someten las muestras de ADSS a cámaras de envejecimiento acelerado que simulan años de exposición al sol en semanas. Estas cámaras utilizan lámparas de xenón de alta-intensidad calibradas según las distribuciones del espectro solar. El cable óptico ADSS que cumple con los estándares IEEE 1222 resiste 5000 horas de exposición acelerada a los rayos UV con menos del 20 % de reducción en la resistencia a la tracción-equivalente a aproximadamente 15-20 años de servicio al aire libre en entornos con alta exposición a los rayos UV.
La funda exterior no solo se protege a sí misma sino también a las fibras de aramida internas del debilitamiento inducido por los rayos UV-. Los hilos de aramida pierden resistencia a la tracción rápidamente cuando se exponen a los rayos UV, pero la funda bloquea prácticamente toda la penetración de los rayos UV en estos elementos críticos-que soportan carga.
Precipitación y humedad
La lluvia y la humedad representan una amenaza directa mínima para los cables ADSS debido a su construcción totalmente-dieléctrica. A diferencia de los cables metálicos que se corroen, los materiales poliméricos resisten la degradación relacionada con la humedad-. Los compuestos-bloqueantes de agua o las cintas-bloqueantes de agua evitan la migración de humedad hacia los tubos de protección incluso si la funda exterior sufre daños menores.
El desafío aparece en las interfaces de las torres de cable-. El agua que corre por la superficie del cable puede acumularse en los puntos de suspensión, creando condiciones para la formación de arcos de banda seca-en entornos de alto-voltaje. Este fenómeno se vuelve crítico en áreas costeras donde la pulverización de agua salada crea una capa conductora de contaminación en la superficie del cable.
Cuando la niebla o la lluvia ligera mojan esta capa contaminante, conduce corriente inducida desde el campo eléctrico de alto-voltaje. La corriente genera calor que seca partes de la capa, creando "bandas secas" con alta resistencia eléctrica. El voltaje se concentra a través de estas bandas secas, lo que puede causar arcos que erosionan el material de la funda. Unos pocos incidentes de formación de arcos pueden provocar daños permanentes graves.
Las fundas anti-rastreo (AT) mitigan este problema mediante formulaciones especializadas que utilizan rellenos inorgánicos que aíslan las partículas de negro de carbón. Estos materiales mantienen una mayor resistencia superficial cuando están húmedos, lo que limita la corriente de fuga que provoca la formación de bandas secas-. Las fundas AT resultan esenciales para instalaciones en líneas de transmisión que operan por encima de 110 kV en entornos costeros o contaminados.

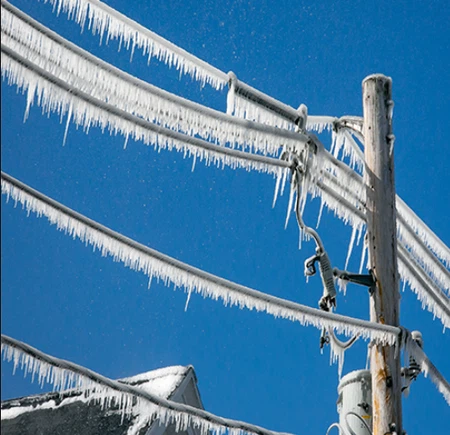

Acumulación de hielo y nieve
La carga de hielo prueba los límites del diseño mecánico de los cables más que cualquier otro factor climático. El hielo forma una capa radial sobre la superficie del cable, lo que aumenta drásticamente el peso y la superficie del viento. Un cable de 12 mm de diámetro puede llegar a tener efectivamente un diámetro de 25 mm con un espesor de hielo radial de 6,5 mm, según lo calculado según los estándares de formación de hielo atmosférico ASCE 7.
Esta acumulación de hielo aumenta el peso del cable entre un 300 y un 500 % dependiendo de la densidad y el espesor del hielo. Para un cable ADSS de 48 fibras con una resistencia a la tracción nominal de 2000 N que abarca 400 metros, una tormenta de hielo severa puede generar cargas cercanas a los 1500 N solo por el peso del hielo, dejando un margen de seguridad mínimo antes de una falla mecánica.
Los fabricantes de cables tienen en cuenta la carga de hielo durante el diseño seleccionando cantidades de hilo de aramida en función de las peores-combinaciones de espesor del hielo, velocidad del viento y longitud del tramo para la región de instalación. El NESC (Código Nacional de Seguridad Eléctrica) define tres distritos de carga-ligero, medio y pesado-según datos históricos de hielo y viento.
El perfil liso y redondo de los cables ADSS reduce la adhesión del hielo en comparación con los diseños de conductores planos o trenzados. La baja energía superficial del polietileno de alta-densidad hace que el hielo se desprenda más fácilmente durante las fluctuaciones de temperatura. Las observaciones de campo muestran que los cables ADSS eliminan la acumulación de hielo más rápido que los cables tradicionales -con soporte de mensajería después de que pasan las tormentas.
La vibración eólica del viento se vuelve más problemática con la capa de hielo porque el mayor diámetro atrapa más viento mientras que la autoamortiguación del cable permanece sin cambios. Los amortiguadores de vibraciones instalados cerca de los puntos de apoyo disipan esta energía oscilante, evitando daños por fatiga en el cable y los accesorios.
Cargas de viento
La presión del viento sobre las superficies de los cables crea dos desafíos mecánicos distintos: la carga estática de los vientos sostenidos y la carga dinámica de las vibraciones inducidas por el viento-. La presión del viento estático aumenta con el diámetro del cable al cuadrado y la velocidad del viento al cuadrado, por lo que un viento de 30 mph genera cuatro veces la fuerza de un viento de 15 mph.
Los cables ADSS probados según los estándares IEEE 1222 soportan velocidades de viento superiores a 160 km/h sin fallas estructurales. La sección transversal circular-aerodinámica genera menos resistencia al viento que los cables planos o los conductores agrupados. El modelado computacional de dinámica de fluidos muestra que ADSS crea una mínima formación de vórtices, lo que reduce la tendencia a la oscilación resonante.
El escenario de viento crítico combina vientos fuertes y sostenidos con una capa de hielo. El diámetro efectivo aumentado aumenta la carga de viento mientras que el peso agregado aumenta la tensión estática. Las especificaciones de instalación de cables establecen longitudes máximas de tramo según las clasificaciones de las zonas de viento, y normalmente limitan los tramos a 600-800 metros en regiones con vientos fuertes, en comparación con 1200-1500 metros en áreas protegidas.
Las pruebas de huracanes en implementaciones en el Caribe proporcionan una validación en el mundo real-. Los operadores de telecomunicaciones informan que los cables ADSS correctamente instalados y con tramos de longitud adecuados sobreviven a huracanes de categoría 4 con velocidades de viento cercanas a los 250 km/h. Las fallas generalmente se deben al movimiento de la torre o a la caída de escombros en lugar de a la rotura del cable.
Modos de falla crítica
Arqueo de banda-seco en entornos-de alto voltaje
El modo de fallo más grave relacionado con el tiempo-combina humedad y campos eléctricos. Los cables ADSS instalados cerca de conductores de alto-voltaje experimentan un acoplamiento capacitivo que induce voltaje en la superficie del cable. En condiciones secas, la alta resistencia de la funda impide un flujo de corriente significativo.
La contaminación procedente de emisiones industriales, sal marina o polvo agrícola se acumula en la superficie del cable con el tiempo. La lluvia o la niebla mojan esta capa de contaminación, reduciendo su resistencia de gigaohmios a kiloohmios por metro. El voltaje inducido ahora impulsa miliamperios de corriente a través de esta capa conductora.
Esta corriente genera calentamiento Joule que evapora la humedad en regiones localizadas, creando bandas secas. El voltaje inducido total-potencialmente varios kilovoltios-se concentra en estas bandas secas de centímetros-de ancho. Cuando el voltaje excede el umbral de ruptura del aire de aproximadamente 3 kV por milímetro, se forma un arco.
Estos arcos producen un intenso calentamiento local que alcanza los 2000 grados o más. Cada evento de formación de arco erosiona el material de la funda, creando rutas de seguimiento de carbono que aumentan la conductividad y promueven una mayor formación de arcos. La investigación de la Universidad Estatal de Arizona demostró que incluso los arcos de corriente baja, de 3 a 5 miliamperios, provocan una degradación mensurable de la vaina a las pocas horas de formarse un arco cíclico.
La relación geométrica entre la posición del cable y los conductores de fase determina la magnitud del voltaje inducido. Las posiciones en el medio del tramo experimentan una exposición máxima al campo eléctrico, mientras que las posiciones cerca de estructuras de torre conectadas a tierra ven campos reducidos. Las herramientas de software profesionales calculan las distribuciones de campos eléctricos para identificar el enrutamiento óptimo de los cables que minimice el riesgo de formación de arcos de banda seca-.
Las condiciones de humedad afectan gravemente la probabilidad de formación de arcos. Las instalaciones costeras con niebla salina experimentan arcos más frecuentes que las ubicaciones del interior con precipitaciones de agua dulce. Las zonas industriales con contaminantes químicos muestran un comportamiento intermedio. Los estudios de campo indican que los cables en estos entornos hostiles requieren cubiertas AT clasificadas para la intensidad del campo eléctrico específico que encontrarán.
Fatiga por ciclismo térmico
Si bien los cables ADSS toleran amplios rangos de temperatura, la expansión y contracción repetida de los ciclos diarios y estacionales tensiona gradualmente los componentes mecánicos. El coeficiente de expansión térmica difiere entre las capas del cable-la funda de polietileno se expande más que los miembros resistentes de aramida.
Esta expansión diferencial crea tensiones cortantes en las interfaces de las capas. Durante miles de ciclos térmicos que abarcan 20+ años, estas tensiones pueden degradar la adhesión entre capas. La ubicación más vulnerable es donde los miembros de resistencia transfieren carga a la funda, particularmente cerca de los accesorios sin salida-donde se concentra toda la tensión longitudinal.
Las características de diseño mitigan los efectos de los ciclos térmicos. La construcción de tubo holgado proporciona intencionalmente un exceso de longitud de fibra para que las fibras floten libremente dentro de los tubos amortiguadores sin soportar tensión. Las disposiciones de tubos sueltos trenzados SZ- permiten que los tubos helicoidales se desenrosquen ligeramente durante la contracción del cable y se retuerzan durante la expansión, distribuyendo la tensión térmica a lo largo de la longitud del cable en lugar de concentrarla en puntos fijos.
El control de calidad durante la fabricación resulta fundamental. La unión inadecuada entre los hilos de aramida y la chaqueta interior, o entre las chaquetas interior y exterior en diseños con doble-chaqueta, crea sitios de delaminación que se propagan bajo el ciclo térmico. Los fabricantes de renombre someten las muestras de producción a 20+ ciclos térmicos entre temperaturas extremas antes de su lanzamiento.
Desgaste mecánico en los puntos de apoyo
Los elementos de suspensión del cable sujetan la cubierta del cable en los puntos de fijación de la torre. Estos puntos de agarre concentran la tensión mecánica, creando zonas de desgaste que experimentan una tensión mayor que el cable libre. El cable se mueve ligeramente en estos puntos durante los eventos de viento, generando abrasión entre la superficie de agarre y la funda.
Este desgaste localizado se acelera si la instalación del hardware se realiza incorrectamente. Las abrazaderas de suspensión apretadas excesivamente aplastan la funda, iniciando una concentración de tensión que eventualmente agrieta el material. Una fuerza de sujeción insuficiente permite un movimiento y abrasión excesivos del cable. Los fabricantes especifican valores de torque precisos para la instalación de abrazaderas, generalmente de 40 a 60 N⋅m, según el diámetro del cable.
Las varillas antiabrasión o amortiguadores de vibraciones instalados en los puntos de suspensión redistribuyen la tensión entre secciones de cable más largas. Estos dispositivos también reducen la amplitud de la vibración eólica, disminuyendo el estrés cíclico que causa fatiga. La experiencia de campo muestra que los cables con hardware de protección correctamente instalado logran una vida útil de 30+ años, mientras que las instalaciones que omiten estos accesorios pueden requerir reparación o reemplazo dentro de 10 a 15 años.
Ciencia de materiales del cable óptico ADSS
Química de la funda de polietileno
El polietileno de alta-densidad (HDPE) forma la principal barrera climática en la mayoría de los cables ADSS. Este termoplástico semi-cristalino está formado por hidrocarburos-de cadena larga con ramificación mínima. Las regiones cristalinas proporcionan fuerza mecánica y resistencia química, mientras que las regiones amorfas aportan flexibilidad.
La adición de negro de carbón transforma el polietileno transparente en un material resistente a los rayos UV-. Las partículas de carbono absorben fotones ultravioleta antes de que puedan romper las cadenas de polímeros, disipando la energía en forma de calor. La carga de negro de humo del 2-3 % representa una optimización: concentraciones más altas oscurecen excesivamente el material y pueden reducir la resistencia al impacto, mientras que concentraciones más bajas proporcionan una protección UV insuficiente.
Las formulaciones anti-rastreo modifican el HDPE base con cargas inorgánicas como trihidrato de aluminio o hidróxido de magnesio. Estos rellenos interrumpen las trayectorias eléctricas manteniendo una alta resistencia cuando la superficie de la vaina sufre daños. Las partículas inorgánicas también mejoran el retardo de llama y reducen la generación de humo si los cables se exponen al fuego.
La cristalinidad del polietileno normalmente oscila entre el 60-70% en las vainas de ADSS. Una mayor cristalinidad aumenta la resistencia a la tracción y la resistencia al agrietamiento por tensión ambiental, pero reduce la resistencia al impacto a baja temperatura. Los fabricantes equilibran estas propiedades controlando las condiciones de polimerización y las velocidades de enfriamiento durante la extrusión.
Miembros de resistencia de fibra de aramida
Las fibras de aramida (comúnmente de las marcas Kevlar o Twaron) proporcionan la capacidad de autosoporte-de los cables ADSS. Estos polímeros sintéticos consisten en poliamidas aromáticas con estructuras moleculares en forma de varilla rígida-alineadas a lo largo del eje de la fibra. Esta alineación produce una resistencia a la tracción superior al acero en términos de peso.-Las fibras de aramida alcanzan una resistencia a la tracción de 3000-3600 MPa con aproximadamente una quinta parte de la densidad del acero.
El desafío de las fibras de aramida radica en su sensibilidad a los rayos UV y su absorción de humedad. La exposición directa a los rayos UV provoca una fotodegradación que reduce la resistencia a la tracción en un 50% en cuestión de meses. La absorción de humedad-normalmente 4-7% en peso en saturación reduce el módulo y la resistencia a la fluencia. El diseño ADSS encapsula hilos de aramida dentro de chaquetas protectoras para evitar tanto la exposición a los rayos UV como la entrada de humedad.
La temperatura afecta mínimamente las propiedades mecánicas de la aramida en todos los rangos operativos del ADSS. Las fibras mantienen más del 90 % de la resistencia a temperatura ambiente-de -40 grados a 100 grados. Esta estabilidad térmica garantiza que la capacidad de tracción del cable siga siendo adecuada incluso cuando la carga de hielo tensiona el cable a bajas temperaturas.
El alargamiento dependiente del tiempo-de fluencia de aramida bajo carga constante-representa la principal limitación. Los hilos sometidos a tensión sostenida se alargan lentamente, lo que provoca que el hundimiento del cable aumente a lo largo de los años de servicio. Los diseñadores de cables tienen en cuenta esto especificando la tensión de instalación inicial por debajo del límite elástico de la aramida, dejando margen para el alargamiento por fluencia mientras se mantiene un espacio libre adecuado durante toda la vida útil del cable.
Tecnologías de bloqueo de agua
Al evitar la migración de humedad a lo largo del núcleo del cable, se protegen las fibras ópticas de la atenuación inducida por el agua- y los hilos de aramida de la degradación por humedad. Dos enfoques de bloqueo de agua-dominan en el diseño de ADSS: bloqueo de agua-lleno de gel y seco-.
Los cables rellenos de gel-utilizan geles tixotrópicos-a base de petróleo que llenan todos los huecos dentro de los tubos de protección y entre los tubos y el núcleo. La viscosidad del gel impide que el agua fluya longitudinalmente a lo largo del cable incluso si la funda sufre daños. El relleno de gel proporciona un rendimiento comprobado de bloqueo de agua-pero complica la terminación en el campo porque los técnicos deben limpiar el gel de las fibras antes de empalmar.
El bloqueo-de agua seca emplea polímeros super-absorbentes (SAP) incorporados en hilos o cintas envueltas alrededor de tubos amortiguadores. Estos materiales absorben agua y se hinchan hasta alcanzar muchas veces su volumen seco, bloqueando físicamente las vías de propagación del agua. Los diseños secos simplifican el trabajo de campo al eliminar la limpieza con gel, pero requieren una fabricación cuidadosa para garantizar una cobertura adecuada de SAP.
Ambos enfoques logran un rendimiento de bloqueo de agua-que cumple con los requisitos Telcordia GR-20-CORE: menos de 1 metro de penetración de agua después de 24 horas de inmersión a un diferencial de presión de 0,3 psi. Esta especificación garantiza que incluso los cables con perforaciones en la funda mantengan el rendimiento óptico hasta que se puedan programar las reparaciones.
Factores de instalación que afectan el rendimiento climático
Optimización de la longitud del tramo
Los tramos más largos reducen el costo de instalación al requerir menos estructuras de soporte, pero aumentan la tensión mecánica debido al peso del cable, el viento y el hielo. La longitud óptima del tramo equilibra estos factores económicos y técnicos basándose en los datos climáticos locales.
Los distritos de carga del NESC codifican la severidad climática histórica. Los distritos con carga ligera asumen que no hay acumulación de hielo y que la presión del viento es de 8 psf (vientos de aproximadamente 75 mph). Los distritos de carga media especifican hielo radial de 6,35 mm con viento simultáneo de 4 psf. Los distritos de carga pesada requieren hielo radial de 12,7 mm con un viento de 4 psf o sin hielo con un viento de 9 psf, lo que produzca mayor carga.
Para un cable ADSS típico de 48 fibras con una resistencia a la tracción de 2000 N, los tramos máximos varían desde 800 metros en distritos de carga ligera hasta 450 metros en distritos de carga pesada. Los cables con clasificaciones de tracción más altas (3000-4000 N) amplían estos límites pero aumentan el diámetro y el peso del cable, compensando parcialmente la extensión del tramo.
Las instalaciones del mundo real-rara vez utilizan el alcance máximo teórico. Los factores de seguridad de 2,5-3,0 son una práctica estándar, lo que significa que los cables funcionan al 33-40% de su resistencia a la tracción máxima en el peor de los casos. Este margen se adapta a eventos climáticos inesperados que exceden los criterios de diseño y proporciona capacidad de reserva para el alargamiento por fluencia a largo plazo.
Selección de hardware de accesorios
La interfaz de hardware entre el cable y la estructura de soporte afecta críticamente el desempeño climático. Las abrazaderas de suspensión soportan el peso del cable en las torres intermedias y al mismo tiempo permiten que la tensión longitudinal se transfiera a través del cable. Las abrazaderas-de extremo muerto terminan la tensión del cable en puntos angulares o estructuras finales.
Las abrazaderas de suspensión deben distribuir la presión de agarre uniformemente alrededor de la circunferencia del cable para evitar la concentración de tensiones. Las varillas helicoidales enrolladas alrededor del cable antes de sujetarlo distribuyen la carga en toda su longitud. Los fabricantes especifican diferentes tamaños de varillas helicoidales según el diámetro del cable y la tensión del tramo.
Las abrazaderas-sin salida transfieren toda la tensión del cable a la estructura de la torre. Estos accesorios suelen utilizar hilos de aramida-tiradores donde los miembros de resistencia se separan del cable y se anclan al cuerpo del accesorio. Una instalación adecuada garantiza que la tensión se concentre en los hilos de aramida en lugar de en las fibras ópticas o el material de la funda.
Los amortiguadores de vibraciones en los puntos de suspensión reducen la amplitud de las vibraciones eólicas. Estos dispositivos consisten en pesas unidas a cables cortos de acero sujetos al cable de fibra. El sistema de resorte de masa amortiguadora-tiene una frecuencia de resonancia adaptada a frecuencias de vibración problemáticas (normalmente de 5 a 25 Hz), extrayendo energía de la oscilación del cable y disipándola a través de la fricción interna.
Posicionamiento del campo eléctrico
Para el cable óptico ADSS instalado en estructuras de líneas de transmisión, la posición de conexión con respecto a los conductores de fase determina la exposición al voltaje inducido. El análisis de ingeniería profesional que utiliza software de elementos finitos calcula las distribuciones de campo eléctrico teniendo en cuenta el espaciado de conductores, las relaciones de fase y la conexión a tierra.
El objetivo es identificar rutas de cables donde la intensidad del campo eléctrico permanece por debajo de los umbrales críticos que provocan arcos de banda seca-. Por debajo de 12 kV por metro, las fundas de PE estándar funcionan adecuadamente. Los campos de 12-25 kV/m requieren vainas AT. Por encima de 25 kV/m, se debe explorar un tendido de cables alternativo porque incluso las cubiertas AT pueden experimentar degradación.
Las posiciones intermedias suelen experimentar la máxima exposición al campo. Acercar el cable a las estructuras de torre conectadas a tierra reduce la intensidad del campo pero aumenta el ángulo del cable con respecto a la horizontal, lo que aumenta la tensión mecánica. La solución de ingeniería equilibra las limitaciones eléctricas y mecánicas para encontrar la posición que ofrezca un margen de seguridad adecuado para ambas.
Las fallas de fase-a-tierra crean sobretensiones transitorias que exceden con creces las condiciones de funcionamiento normales. La colocación del cable debe garantizar que incluso estas condiciones de falla no provoquen descargas eléctricas de los conductores al cable de fibra. Las distancias mínimas de separación especificadas en los estándares IEEE 1222 tienen en cuenta los peores-casos de fallo.
Estándares de prueba y verificación de calidad
Protocolo de prueba IEEE 1222
El estándar IEEE 1222 establece requisitos de construcción, rendimiento y prueba para cables ADSS utilizados en líneas eléctricas de servicios públicos. Este estándar garantiza que los cables cumplan con umbrales mínimos de resistencia mecánica, resistencia eléctrica, rendimiento óptico y durabilidad ambiental.
Las pruebas mecánicas incluyen cargas de tracción a fracciones específicas de la resistencia a la rotura nominal mientras se mide el alargamiento y se verifica si hay daños estructurales. Los cables deben resistir el 60% de la resistencia a la tracción nominal durante 24 horas sin fallar. Las pruebas de carga dinámica aplican una tensión cíclica equivalente a la vibración inducida por el viento-durante millones de ciclos.
Las pruebas de resistencia eléctrica miden la resistencia de la funda por unidad de longitud en diversos escenarios de contaminación y humectación. Las muestras se exponen a niebla salina seguida de una medición de la resistencia a la humedad para simular las condiciones costeras. La prueba aplica gradientes de voltaje mientras monitorea el seguimiento o la erosión que indica una resistencia de seguimiento inadecuada.
Las pruebas de envejecimiento ambiental someten a los cables a una exposición acelerada a los rayos UV, ciclos térmicos y exposición a la humedad. Después de un envejecimiento equivalente a 20+ años de servicio, los cables deben mantener porcentajes específicos de resistencia a la tracción y alargamiento de rotura originales. Las fibras ópticas deben mostrar un aumento mínimo de atenuación después de la exposición ambiental.
Control de calidad durante la fabricación
El control de calidad de la producción comienza con la verificación de la materia prima. Las pruebas de resina de polietileno confirman que el índice de flujo de fusión, la densidad y el contenido de negro de carbón cumplen con las especificaciones. Los proveedores de hilos de aramida proporcionan certificados que documentan las mediciones de resistencia a la tracción y alargamiento para cada lote de producción.
El monitoreo en línea durante la extrusión mide continuamente el espesor de la funda. Los medidores ultrasónicos o láser-detectan variaciones de espesor que podrían crear puntos débiles. Las mediciones del diámetro de la funda y la ovalidad garantizan que el cable encaje correctamente en el hardware de instalación.
La medición de la atenuación de la fibra óptica se produce después del cableado pero antes del revestimiento final. Esto permite detectar y corregir el daño de la fibra causado por una flexión o tensión excesiva durante el proceso de trenzado. Las fibras con atenuación que excede los límites de especificación se reemplazan antes de completar el cable.
Los cables de muestra de cada producción se someten a pruebas mecánicas y de envejecimiento acelerado antes del lanzamiento del producto. Esta prueba destructiva verifica que los procesos de fabricación produzcan consistentemente cables que cumplan con todas las especificaciones. Los fabricantes suelen destruir entre el 0,1% y el 0,5% de la producción en las pruebas de verificación de calidad.
Requisitos de mantenimiento
Protocolos de inspección periódica
Los cables ADSS requieren menos mantenimiento que los cables metálicos porque no se corroen, pero la inspección periódica identifica los problemas en desarrollo antes de que ocurran fallas. Los intervalos de inspección dependen de la severidad ambiental.-Los ambientes costeros o industriales hostiles justifican una inspección anual, mientras que los climas interiores benignos permiten intervalos de 3 a 5 años.
La inspección visual desde las ubicaciones de las torres verifica si hay daños en la cubierta, marcas de seguimiento o decoloración que indiquen degradación por rayos UV o actividad de formación de arcos. Los binoculares o las cámaras de teleobjetivo examinan las secciones del cable en el centro del tramo en busca de cambios de hundimiento que sugieran alargamiento por fluencia o daños por hielo. Los accesorios y el hardware se someten a una verificación de torsión para garantizar que las fuerzas de sujeción permanezcan dentro de las especificaciones.
La termografía infrarroja detecta calentamiento localizado debido a arcos de banda seca-o problemas de hardware. Las cámaras térmicas escanean las interfaces-de las torres de cables en busca de puntos calientes que indiquen corriente de fuga o fricción mecánica. Las diferencias de temperatura de 5 a 10 grados por encima de la temperatura ambiente justifican una investigación más detallada.
Las pruebas ópticas miden la atenuación de la fibra e identifican roturas o degradación. La reflectometría óptica en el dominio del tiempo (OTDR) envía pulsos de luz a lo largo de las fibras y analiza los reflejos para localizar defectos o mayores pérdidas con una resolución de escala métrica. Los aumentos significativos de atenuación entre los ciclos de inspección sugieren entrada de agua o tensión en las fibras que requieren medidas correctivas.
Limpieza y Tratamiento de Superficies
Los cables en entornos contaminados se benefician de una limpieza periódica para eliminar la contaminación conductiva antes de que se inicie la formación de arcos de banda seca. El lavado con agua a alta-presión elimina el polvo y los depósitos de sal de la superficie de la funda. Este mantenimiento preventivo extiende la vida útil del cable en áreas costeras e industriales.
Algunas empresas de servicios públicos aplican revestimientos de silicona a las superficies de los cables en ubicaciones críticas. Estos recubrimientos hidrofóbicos hacen que el agua forme gotas y se escurra en lugar de extenderse en películas conductoras continuas. La efectividad del recubrimiento dura 2-5 años antes de que sea necesario volver a aplicarlo. El análisis de costo-generalmente limita la aplicación del recubrimiento a los segmentos de cable con mayor riesgo en lugar de tramos completos.
Ajuste de hardware
La flexión del cable aumenta con el tiempo debido a la fluencia de aramida bajo tensión constante. El hundimiento excesivo reduce la distancia al suelo y puede requerir corrección. Volver a tensar implica aflojar-los accesorios de extremo muerto y tirar del cable para eliminar la holgura antes de volver a-asegurar los accesorios. Este proceso requiere herramientas especializadas y personal capacitado para evitar sobrecargar el cable.
El posicionamiento del amortiguador de vibraciones ocasionalmente requiere ajuste si las inspecciones revelan un movimiento excesivo del cable. Acercar los amortiguadores a las abrazaderas de suspensión o agregar amortiguadores adicionales reduce la amplitud de la vibración a niveles aceptables.
Cuando los cables ADSS fallan en el clima
Condiciones de umbral
Todo material tiene límites. Los cables ADSS fallan cuando la carga ambiental excede la capacidad de diseño o cuando múltiples factores estresantes se combinan sinérgicamente. Comprender estos umbrales ayuda a tener expectativas realistas sobre el rendimiento del cable.
Las tormentas de hielo que exceden los criterios de diseño causan las fallas más dramáticas. Cuando el espesor del hielo duplica el valor de diseño, la carga del cable puede aumentar 4 veces porque el peso del hielo aumenta con el espesor al cuadrado por la longitud del tramo. Los cables que operan cerca de sus límites de tensión en condiciones normales de diseño no tienen capacidad de reserva para escenarios de sobrecarga.
Los eventos de viento extremos-tornados, derechos o paredes del ojo de huracanes-generan velocidades del viento un 50-100% por encima de los valores de diseño. La relación al cuadrado entre la velocidad y la fuerza del viento significa que un viento de diseño del 150% produce 2,25 veces la fuerza de diseño. Combinado con la carga de hielo, esto puede exceder la resistencia a la rotura del cable o la carga de tracción en los accesorios.
Electrical failure from dry-band arcing becomes likely when multiple factors align: high-voltage exposure (>voltaje de fase de 220 kV), contaminación costera o industrial, eventos de humedad frecuentes y materiales de revestimiento de PE estándar. Esta combinación genera altas corrientes de fuga y gradientes de voltaje necesarios para una actividad de arco sostenida.
Estrategias de prevención de fallas
La selección de materiales de cubierta adecuados para el entorno eléctrico representa la medida de prevención más eficaz. Las fundas AT cuestan un 15-25 % más que las de PE estándar, pero brindan protección esencial en entornos de alto-voltaje y alta contaminación. La prima de costo se amortiza sola al evitar fallas y reemplazos prematuros.
La selección conservadora de la longitud del tramo deja un margen de seguridad para eventos climáticos inesperados. Limitar los tramos al 70-80% de los valores nominales máximos se adapta a tormentas ocasionales que exceden los criterios de diseño sin causar fallas. Este enfoque reduce el costo de infraestructura por kilómetro pero aumenta el costo total del cable debido a una mayor mano de obra de instalación.
La instalación adecuada es muy importante. Los cables instalados con la tensión correcta, el hardware con el torque adecuado y los amortiguadores de vibraciones adecuados sobreviven a los eventos climáticos que destruyen los cables instalados descuidadamente. La inversión en personal de instalación calificado y supervisión previene la mayoría de las fallas prematuras.
La inspección periódica y el mantenimiento preventivo detectan los problemas en desarrollo antes de una falla catastrófica. El costo de las inspecciones anuales representa menos del 1% del costo de reemplazo del cable y proporciona una advertencia temprana sobre daños en el seguimiento, aflojamiento del hardware o hundimiento excesivo que requiere corrección.
Preguntas frecuentes
¿Puede el cable ADSS sobrevivir a vientos huracanados-?
Los cables ADSS diseñados e instalados correctamente para zonas de vientos fuertes- resisten condiciones de huracanes. El desempeño de campo en las regiones del Caribe muestra que los cables correctamente especificados sobreviven a huracanes de categoría 4 con vientos sostenidos de 250 km/h. Los factores clave son longitudes de tramo conservadoras apropiadas para la clasificación de la zona de viento y amortiguadores de vibraciones correctamente instalados que eviten daños por fatiga. Las fallas durante los huracanes generalmente se deben a la caída de árboles o al colapso de torres en lugar de a la rotura de cables.
¿La exposición a los rayos UV limita la vida útil del cable ADSS?
La exposición a los rayos UV provoca una degradación gradual de la funda, pero los cables formulados adecuadamente mantienen propiedades mecánicas adecuadas durante 25-30 años. Los aditivos de negro de carbón en la funda de polietileno absorben la energía ultravioleta, protegiendo las cadenas de polímeros subyacentes. Las pruebas de envejecimiento acelerado que simulan décadas de exposición al sol muestran una reducción de resistencia inferior al 20%. En la práctica, otros factores-arco de banda seca-en ambientes de alto-voltaje o desgaste mecánico en los puntos de suspensión generalmente causan fallas antes de que la degradación UV se vuelva crítica. Las fundas negras funcionan mejor que las alternativas coloreadas debido a su mayor contenido de negro de humo.
¿Qué temperaturas extremas pueden tolerar los cables ADSS?
Los cables ADSS funcionan de manera confiable desde -40 grados hasta 70 grados, cubriendo prácticamente todas las regiones habitadas. La funda de polietileno permanece flexible a bajas temperaturas, evitando fracturas frágiles. A altas temperaturas, la funda mantiene la integridad estructural aunque el hundimiento del cable aumenta debido a la reducción del módulo elástico. Las instalaciones en entornos árticos y desérticos demuestran un funcionamiento exitoso a temperaturas extremas. El diseño de tubo holgado aísla las fibras ópticas de la expansión térmica de la estructura del cable, manteniendo el rendimiento óptico en todo el rango de temperaturas. La planificación de la instalación debe tener en cuenta la variación del hundimiento entre temperaturas extremas para garantizar una distancia al suelo adecuada.
¿Cuánta acumulación de hielo puede soportar el cable ADSS?
La capacidad de carga de hielo depende de la resistencia a la tracción del cable y de la longitud del tramo. Un cable de fibra típico de 48-con clasificación de 2000 N maneja hielo radial de 6 a 12 mm en tramos de 400 metros en distritos de carga media. Este espesor de hielo añade entre un 300 y un 500 % al peso del cable. Los tramos más largos o las condiciones de hielo más pesado requieren cables con índices de resistencia a la tracción más altos: los cables de 3000 a 4000 N amplían la capacidad pero aumentan el costo y el diámetro. El perfil del cable circular liso arroja hielo más fácilmente que los diseños planos o trenzados. La selección conservadora de la longitud del tramo por debajo de los máximos teóricos proporciona un margen de seguridad para tormentas de hielo que exceden los criterios de diseño. El diseño adecuado tiene en cuenta la carga de viento simultánea en cables recubiertos de hielo.
Expectativas de rendimiento realistas
Los cables ópticos ADSS brindan un servicio confiable en diversos entornos climáticos cuando se especifican, instalan y mantienen adecuadamente. Los cables resisten temperaturas extremas, desde el frío ártico hasta el calor del desierto, resisten la degradación de los rayos UV durante décadas y soportan cargas sustanciales de hielo y viento.
La tecnología no es invencible. Los eventos climáticos extremos que exceden los parámetros de diseño, la formación de arcos de banda seca-en ambientes contaminados de alto-voltaje y el mantenimiento inadecuado eventualmente causan fallas. Comprender estas limitaciones permite una planificación realista en lugar de descubrirlas mediante costosos fallos.
La selección de materiales es muy importante. Las fundas AT evitan la formación de arcos de banda seca-en entornos eléctricos hostiles donde falla el PE estándar. Los índices de resistencia a la tracción más altos amplían la capacidad de luz pero aumentan el costo. Estas opciones de diseño deben reflejar las condiciones reales de instalación en lugar de las especificaciones mínimas aceptables.
La calidad de la instalación determina si el cable óptico ADSS alcanza la vida útil prevista. La instalación adecuada del hardware, las longitudes de tramo apropiadas y el posicionamiento correcto en relación con los conductores de energía previenen la mayoría de las fallas prematuras. El costo de equipos de instalación experimentados representa un excelente seguro contra problemas relacionados con el clima-.
Para la mayoría de las aplicaciones, el cable óptico ADSS diseñado adecuadamente proporciona 25-30 años de servicio confiable a pesar de la exposición continua a las condiciones climáticas. Esta longevidad requiere hacer coincidir las especificaciones del cable con el entorno de instalación, seguir las mejores prácticas de instalación y realizar un mantenimiento periódico. La inversión en un diseño e instalación adecuados rinde frutos a través de décadas de funcionamiento sin problemas.
