Sí. Un cable de fibra óptica puede degradarse, fallar o volverse poco confiable con el tiempo. Pero rara vez falla como la gente espera. A diferencia del cobre, la fibra no sufre envejecimiento eléctrico ni "fatiga de la señal" por transportar datos. El vidrio en sí es químicamente estable, por lo que cuando un enlace falla, la causa casi siempre es mecánica, ambiental o un problema introducido durante la instalación o terminación.
El núcleo y el revestimiento de una fibra óptica están hechos de sílice de alta-pureza. La sílice no se oxida ni se corroe y el paso de la luz a través de ella no la desgasta. Lo que envejece y falla es todo lo que se construye.alrededorel vidrio para protegerlo: la camisa exterior, los tubos de protección, el revestimiento, los elementos de resistencia y los conectores y empalmes en cada extremo. Cuando esos elementos protectores se dañan o deterioran, la frágil fibra del interior queda expuesta a una tensión que nunca debió soportar por sí sola.

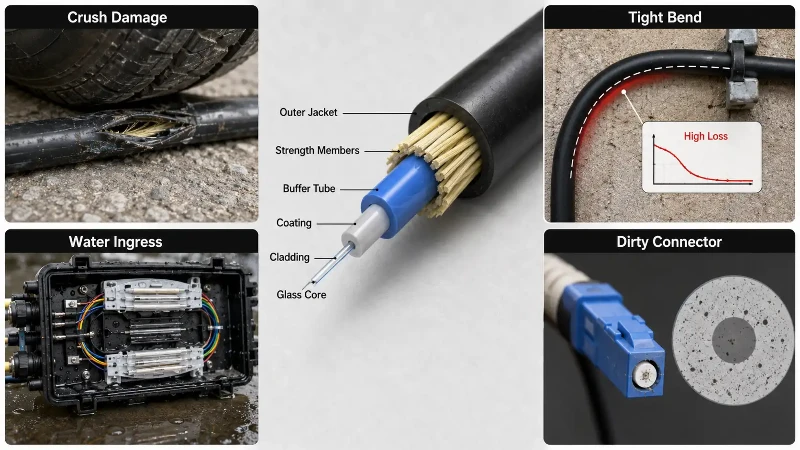

En la resolución de problemas de campo, los problemas de "cable defectuoso" generalmente se deben a una de cuatro cosas: estrés físico, entrada de agua, contaminación del conector o instalación y terminación deficientes. Tener en cuenta esa breve lista es la forma más rápida de delimitar una falla.
¿Cuánto dura un cable de fibra óptica?
El cable de fibra bien-instalado está diseñado para brindar décadas de servicio. Una cifra común es de alrededor de 25 años o más, pero trátelo como una vida útil esperada en condiciones ambientales y de instalación adecuadas, no como una garantía. La longevidad real depende del tipo de cable, el material de la cubierta, la calidad de la instalación y la exposición. Un latiguillo interior en un rack con clima-controlado, un cable de conducto blindado y un cable aéreo en un tramo ventoso no envejecen al mismo ritmo. El tipo de cable, el historial de tracción, los ciclos de temperatura, la exposición a los rayos UV, la humedad y el manejo mecánico son los que realmente deciden¿Cuánto tiempo se mantiene en servicio un cable determinado?.
¿Por qué los cables de fibra óptica se estropean?
Daño físico
El daño mecánico directo es el desencadenante de falla más común. Los cables se aplastan, doblan, cortan o estiran durante y después de la instalación. Los cables enterrados suelen verse afectados por las excavaciones. Los cables aéreos sufren los golpes del viento, la carga de hielo, los daños causados por disparos de armas de fuego o aves y la caída de ramas. Incluso una micro-grieta en el vidrio puede dispersar suficiente luz como para aumentar la atenuación, y una torcedura severa puede interrumpir el enlace por completo.
Doblarse o tirar excesivamente
Cada cable tiene límites publicados para la tensión de tracción, el radio mínimo de curvatura y la carga de aplastamiento, y exceder cualquiera de ellos puede causar daños permanentes. La Asociación de Fibra Óptica señala que estas especificaciones no deben excederse durante la instalación, con una regla general común de que el cable no debe tensarse más de 20 veces su diámetro y, una vez en reposo, no debe doblarse más de aproximadamente 10 veces su diámetro (consulte laReferencia FOA sobre radio de curvatura del cable). Las curvaturas cerradas producen pérdida por macroflexión, que es exactamente el efecto para el que las fibras estandarizadas están diseñadas para resistir - elRecomendación UIT-T G.657define la fibra monomodo-insensible a la pérdida-de curvatura-precisamente porque las curvas cerradas en las rutas de acceso y-edificación son muy comunes. En una ruta G.652.D sin ese margen, un solo bucle demasiado-apretado detrás de un panel de conexión es suficiente para empujar un enlace marginal por encima de su presupuesto. Si desea conocer el mecanismo más profundo, consulte esta explicación decomportamiento de pérdida de curvatura-en fibra G.657.
Entrada de agua y humedad.
El agua es una de las cosas más dañinas que puede llegar a un cable, y sus efectos son más amplios que un solo mecanismo. El ingreso puede anular la estructura de bloqueo de agua-, corroer los elementos metálicos resistentes, inundar un cierre de empalme, causar expansión por congelación, provocar microflexión y - a largo plazo - contribuir a la atenuación relacionada con el hidrógeno-a medida que el agua atrapada reacciona con los componentes del cable. En otras palabras, un cable mojado no falla de una manera limpia; acumula varios riesgos de confiabilidad a la vez y la pérdida a menudo aumenta en lugar de desaparecer repentinamente. Por lo general, un cierre que se ha llenado de agua no debe dejarse en servicio indefinidamente. Vale la pena leer la química detrás del riesgo de atenuación si maneja una planta externa: aquí hay un desglose dePérdida relacionada con el hidrógeno-en fibra óptica.
Conectores sucios o dañados
En muchas llamadas por "cable defectuoso", la fibra está bien y el conector es el culpable. La contaminación, los rayones, las picaduras y los defectos en la cara del extremo aumentan la pérdida de inserción y la retrorreflexión, y una sola mancha en el núcleo puede dominar la pérdida de un enlace. Esto es lo suficientemente común como para que la inspección de extremo-estandarizada de la industria bajoCEI 61300-3-35, que clasifica rayones y escombros por zona. Un ejemplo de campo típico: un cable de conexión de un centro de datos que prueba bien en el carrete comienza a mostrar errores intermitentes después de reconectarlos repetidamente, y la inspección revela que aceite o polvo migraron al núcleo. Antes de sustituir cualquier cosa, inspeccionar y, en su caso,Limpiar las caras de los extremos contaminados.y volver a-medir.
empalme deficiente
Un empalme de fusión débil crea un alto-punto de pérdida que también puede fallar más adelante debido a cambios de temperatura o movimientos mecánicos. Los empalmes defectuosos se muestran como una pérdida de empalme elevada en un seguimiento OTDR y como un paso en la pérdida de extremo-a-. Cuando el problema es un empalme, la solución suele servolver a -empalmar la uniónen lugar de reemplazar toda la ejecución.
Señales de un cable de fibra óptica defectuoso
Los problemas-de la capa física rara vez se anuncian como "el cable está roto". Por lo general, surgen primero como síntomas de red: baja potencia óptica recibida, una tasa de error de bits en aumento, más corrección FEC, errores CRC/FCS, interfaces que oscilan hacia arriba y hacia abajo y, finalmente, pérdida de paquetes o rendimiento reducido bajo carga. Esa cadena es la razón por la que un cable degradado puede parecer una "red lenta" mucho antes de que parezca una falla de hardware. La siguiente tabla asigna los síntomas comunes a las causas probables y la primera prueba a realizar.
| Síntoma | causa probable | Primera prueba para ejecutar |
|---|---|---|
| Enlace intermitente o aleteo | Doblez marginal, conector suelto o sucio, cable de conexión dañado | Vuelva a colocar e inspeccione los conectores; comprobar el radio de curvatura |
| Baja potencia óptica recibida | Alta pérdida de inserción, extremo contaminado, empalme deficiente | Lectura del medidor de potencia frente al presupuesto del enlace |
| Pérdida elevada de paquetes, errores CRC o FEC | Margen óptico delgado, transceptor cerca del umbral | Verifique los contadores de errores de la interfaz y la potencia de Rx |
| Enlace completo caído | Rotura de fibra, polaridad incorrecta, transceptor fallido | OTDR o prueba de continuidad; intercambiar transceptor |
| Pérdida que aumenta durante semanas o meses. | Entrada de humedad, atenuación-relacionada con el hidrógeno, envejecimiento de la cubierta | Comparar trazas de OTDR a lo largo del tiempo |
Cómo probar un cable de fibra sospechoso de estar defectuoso
El hábito más útil esNo reemplace el cable primero. Muchas fallas atribuidas al cable resultan ser un conector sucio, un transceptor cerca del final de su vida útil, un error de polaridad o un cable de conexión que se alteró durante otro trabajo. Confirme que la falla realmente está en el cable antes de excavar, empalmar o extraer uno nuevo. Una secuencia práctica:
- Primero verifique los extremos obvios: lea la alimentación recibida del transceptor, vuelva a colocar e inspeccione los conectores, verifique la polaridad y los cables de conexión, y pregunte qué cambió físicamente cerca del tendido recientemente.
- Inspeccione las caras de los extremos con un telescopio de inspección de conectores para detectar contaminación, rayones y defectos antes de volver a acoplar algo.
- Mida las pérdidas de extremo a extremo con una fuente de luz y un medidor de potencia, y compárelas con el presupuesto de pérdidas calculado para ese enlace.
- Confirme la potencia recibida real en el transceptor con un medidor de potencia óptica - un medidor de potencia es mejor para pérdidas de extremo-a-extremo, mientras que un OTDR es mejor para localizardóndeun problema es.
- Si la pérdida es alta o sospecha que hay una rotura, ejecute un OTDR para localizar eventos reflectantes y no-reflectantes, pérdidas de empalmes, macrocurvaturas y roturas. Primero establezca la longitud de onda correcta y una referencia de lanzamiento, o el rastro lo engañará.
- Documente las lecturas para que el próximo técnico pueda compararlas con una línea de base conocida.
Para un procedimiento de campo repetible y los parámetros más importantes, esteproceso de prueba de cable de fibra óptica estructuradoes una buena referencia para estandarizar.
Reparar o reemplazar: ¿qué debes hacer?
Depende de qué pieza falló y del tipo de cable:
- Cordones de conexión:Por lo general, se reemplazan directamente -, son económicos y los ciclos de acoplamiento repetidos desgastan los conectores.
- Conectores sucios:limpiado y re{0}}inspeccionado, no reemplazado, siempre y cuando la cara del extremo pase y cumpla con las especificaciones de pérdida y devolución-.
- Un mal empalme:re-empalmado en el punto de falla.
- Un tronco o una planta-exterior:reparado exponiendo el cable, empalmándolo en una sección de reparación y re-alojandolo en un cierre; Los tramos enterrados largos pueden requerir excavación.
- Cable exterior-dañado por agua:A menudo es mejor reemplazarlos durante el período afectado en lugar de mantenerlos en servicio, porque los riesgos de confiabilidad tienden a agravarse.
Cuando se puede llegar a una ruptura y el acceso lo permite, empalmar una sección de reparación suele ser más rápido y económico que realizar un tramo completamente nuevo. - aquí se presenta un enfoque-paso-parareparar un cable de fibra dañado.
Cómo prevenir fallas en los cables de fibra
La mayoría de los fallos de la fibra son evitables y la prevención consiste principalmente en respetar unos cuantos límites y hábitos:
- Mantenga el radio de curvatura dentro de las especificaciones del cable, durante el tirón y después de vestirlo.
- Controle la tensión de tracción y utilice un ojo de tracción separable en recorridos largos.
- Inspeccione las caras de los extremos del conector antes de cada acoplamiento y límpielo solo cuando la inspección lo indique.
- Mida la pérdida de inserción después de la instalación y mantenga los resultados como punto de referencia.
- Selle los cierres de empalme contra la humedad y revíselos después de condiciones climáticas adversas.
- Elija el cable adecuado para el entorno - blindado o resistente a roedores-donde sea probable que se produzcan daños mecánicos o animales, cubiertas-para exteriores y resistentes a los rayos UV-en exteriores, y cable con clasificación contra incendios-donde los códigos lo requieran.
Preguntas frecuentes
¿Cómo puedo saber si el cable está defectuoso o si el problema está en otra parte?
Comience por la alimentación recibida del transceptor y los conectores. Vuelva a asentar e inspeccione las caras de los extremos, verifique la polaridad y los cables de conexión, y verifique los contadores de errores de la interfaz. Solo después de que vuelvan a estar limpios debe tratar el cable como sospechoso.
¿Cuánto dura un cable de fibra óptica?
En condiciones ambientales y de instalación adecuadas, muchos cables están diseñados para durar aproximadamente 25 años o más. La vida real varía mucho según el tipo de cable, el material de la cubierta y la exposición. - un cable de conexión para interiores y un cable aéreo para exteriores no envejecen de la misma manera.
¿Se puede reparar un cable de fibra óptica defectuoso?
Muchas veces sí. Los conectores sucios se limpian, los empalmes defectuosos se vuelven a empalmar y una rotura en un tramo accesible se puede reparar con un empalme y un cierre. En su lugar, generalmente se reemplazan los cables de conexión y los tramos exteriores-con agua registrados.
¿Qué herramientas necesito para probar un cable de fibra óptica?
Un osciloscopio de inspección de conectores para los extremos, una fuente de luz y un medidor de potencia óptica para pérdidas de extremo-a-extremo y un OTDR para localizar roturas, pérdidas por empalmes y macrocurvaturas a lo largo de la ruta.
¿El agua realmente daña el cable de fibra óptica?
Sí. La entrada de agua puede vencer las capas-que bloquean el agua, corroer elementos metálicos, inundar los cierres, provocar microflexión y contribuir a la atenuación relacionada con el hidrógeno-con el tiempo. Por lo general, la pérdida aumenta gradualmente en lugar de fallar de una vez.
¿Puede una curva cerrada arruinar un cable?
Una curvatura más apretada que el radio mínimo del cable provoca una pérdida por macroflexión y puede dañar permanentemente la fibra. La fibra insensible a las curvaturas- tolera radios más estrechos, pero aún se aplican los límites publicados.
¿Se desgastan los latiguillos de fibra óptica?
Ellos pueden. Los enchufes repetidos desgastan los extremos del conector y pueden introducir contaminación, razón por la cual los cables de conexión que se manipulan con frecuencia suelen ser lo primero que se debe inspeccionar o reemplazar en un eslabón oscilante.
Si un enlace es inestable, trate el cable como un verdadero sospechoso en lugar de una ocurrencia tardía - pero confírmelo metódicamente. La detección temprana a nivel de conector, empalme y presupuesto de energía-evita la mayoría de los cortes importantes y las costosas reparaciones que los siguen.
