Los cables de fibra óptica forman la base de los sistemas de comunicación de alta velocidad, transmitiendo datos a grandes distancias con una eficiencia incomparable. Si bien el proceso de conexión de estos cables exige precisión, se puede dominar con las herramientas, técnicas y atención al detalle adecuadas. A continuación se muestra una guía simplificada para garantizar conexiones de fibra óptica confiables, ya sea para instalaciones permanentes o reparaciones temporales.
Herramientas y preparación esenciales
Comience ensamblando las herramientas necesarias: cables de fibra óptica (modo único o múltiple en modo, dependiendo de su aplicación), conectores como LC, SC o MTP/MPO, un empalmador de fusión o un kit de empalme mecánico, un tallador de fibra, herramientas de eliminación y suministros de limpieza como alcohol isopropílico y cañones libres de lenguas. El equipo de prueba, como un medidor de potencia óptica, un localizador de fallas visuales (VFL) o reflectómetro óptico de dominio de tiempo (OTDR), también es fundamental para validar las conexiones. Se pueden requerir mangas protectores o tubos de calor para empalmes de fusión.
El proceso de conexión
El primer paso implica preparar la fibra. Doble cuidadosamente la chaqueta exterior del cable, los miembros de fuerza (como Kevlar) y el recubrimiento de amortiguación para exponer la fibra de vidrio desnudo, que típicamente tiene 125 µm de diámetro. Limpie la fibra expuesta bien con alcohol isopropílico para eliminar el polvo o la grasa. A continuación, use una cuchilla de fibra de precisión para anotar y romper la fibra, asegurando un corte limpio y perpendicular. Inspeccione la cara final debajo de un microscopio para confirmar un acabado suave, ya que los cortes desiguales conducen a la pérdida de señal.

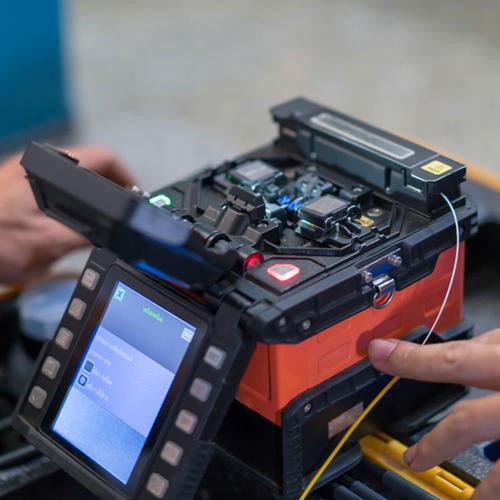

La conexión de las fibras se puede hacer a través deempalme de fusión, empalme mecánico, oconectorización. El empalme de fusión, ideal para instalaciones permanentes, implica alinear los extremos de la fibra en un empalmador de fusión y usar un arco eléctrico para derretirlos y fusionarlos. Este método ofrece una pérdida mínima (a menudo a continuación 0. 1 dB) y alta confiabilidad, pero requiere equipo especializado. Para soluciones más rápidas, el empalme mecánico utiliza una abrazadera de ranura en V para alinear las fibras, aseguradas con gel de combinación de índice para reducir los reflejos. Si bien es menos preciso que el empalme de fusión, es rentable para las reparaciones de campo.
Al terminar una fibra con un conector (por ejemplo, LC o SC), enhebra el conector prepoleado en la fibra preparada, asegúrelo con epoxi o un mecanismo de engarzado, y pule la cara final usando películas abrasivas progresivamente más finas. Esto garantiza una superficie lisa para una transmisión de luz óptima.
Pruebas y garantía de calidad
Después de conectar las fibras, las pruebas rigurosas son esenciales. Inspeccione visualmente las caras del extremo del conector bajo un microscopio para rasguños o contaminación. Mida la pérdida óptica utilizando una fuente de luz y un medidor de potencia, asegurando que los valores caigan dentro de los umbrales aceptables (por ejemplo, menos o igual a 0. 3 dB para empalmes de fusión). Para un análisis más profundo, un OTDR puede mapear todo el enlace de fibra, identificar pérdidas de empalme, curvas o roturas.
Consideraciones clave para el éxito
La seguridad y las mejores prácticas son primordiales. Siempre evite la exposición directa a la luz láser utilizando un medidor de energía para confirmar las fibras inactivas. Mantenga el radio de curvatura mínimo del cable para evitar micro-cracks y mantenga conectores limitados cuando no se usan para bloquear el polvo. El etiquetado de las fibras simplifica claramente el mantenimiento futuro, mientras que un espacio de trabajo limpio minimiza los riesgos de contaminación, la principal causa de degradación de la señal.
Las trampas comunes incluyen una limpieza inadecuada, escisiones en ángulo y conectores excesivos, todos los cuales comprometen el rendimiento. Un enfoque meticuloso, la adherencia a estándares como TIA/EIA -568, y las pruebas de priorización aseguran conexiones robustas y de baja pérdida capaces de admitir aplicaciones de alto ancho de banda.
Conclusión
Conectar los cables de fibra óptica es una combinación de habilidad técnica y ejecución disciplinada. Al dominar la preparación, los métodos de empalme y los protocolos de validación, los ingenieros pueden implementar redes resilientes que cumplan con las demandas de telecomunicaciones modernas, centros de datos y más allá. Ya sea para infraestructura de larga distancia o reparaciones localizadas, la precisión y la limpieza siguen siendo los pilares de la conectividad de fibra óptica exitosa.
