Muchos compradores (e incluso algunos equipos de producción) todavía eligen métodos de ensamblaje MPO basándose en información incompleta. El problema es que el costo no aparece inmediatamente-sino más tarde comorehacer, IL inestable, sorpresas de polaridady "¿por qué este lote empeoró repentinamente?" momentos. Y cuando esos problemas salen a la luz, el margen ya se ha acabado.
Vemos un patrón muy similar cuando los clientes contactan a HengTong:
"Nada ha cambiado, pero hoy el pegamento de la ventana del casquillo sigue encogiéndose / las fibras están expuestas / la polaridad está apagada / la pérdida está a la deriva".
La mayoría de las veces, la causa raíz no es misteriosa. normalmente esorientación + control del pegamento + disciplina de curado-pequeños pasos, pero deciden si el conector permanece estable después del ciclo térmico y la manipulación.
Entonces, en lugar de escribir un POE "que parezca-perfecto", lo guiaré a través del proceso tal como lo explicamos en el taller: qué hacer, qué buscar y qué tiende a salir mal primero.
Qué cubre realmente este proceso y por qué es importante

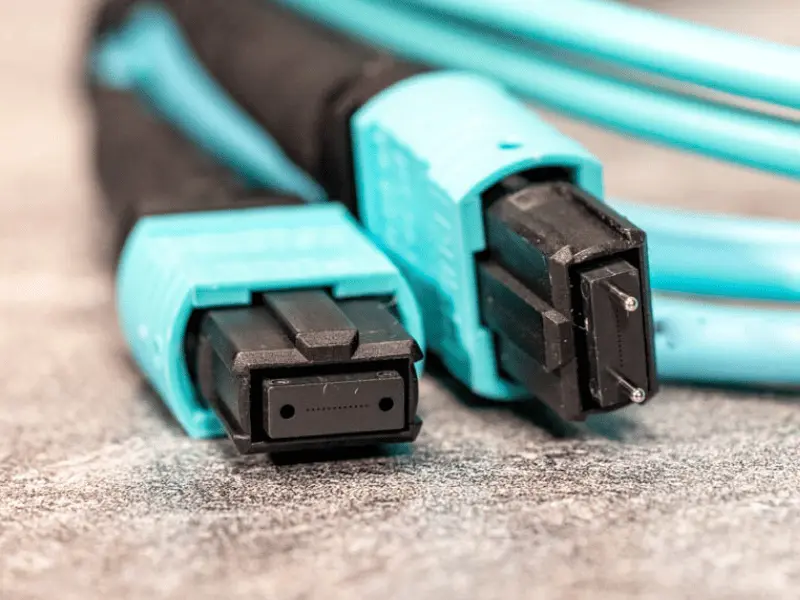

Estamos hablando de un eslabón específico pero crítico en la producción de MPO:
- Inserción de fibra en la férula MPO
- Control de llenado de epoxi
- Curado en horno en dos-etapas
- Reposición de pegamento durante el curado.
- Enfriamiento post-curado antes de la siguiente operación
Por qué este vínculo es tan sensible es simple: si la secuencia de fibras es incorrecta o el estado del epoxi es inestable, no siempre lo notarás de inmediato. Los problemas pueden aparecer más tarde como:
- discrepancia de polaridad (peor-caso: reelaboración o desecho)
- pérdida de inserción inestable
- Contaminación epoxi que se infiltra en el camino óptico/en el extremo.
- Debilitamiento de la fijación de la fibra después del ciclo térmico.
Antes de empezar: piezas, herramientas y una orientación de trabajo "no-negociable"
,
Simplifiquemos la preparación-la mayoría de los fallos no se deben a la falta de equipo, sino a saltarse una comprobación.
Piezas que necesitarás
- Férula MPO con ventana
- Resorte correcto adaptado al modelo de férula.
- Epoxi aprobado para unir férulas MPO
- Toallitas limpias/pañuelos-sin pelusa
Equipo
- Herramienta dispensadora de epoxi
- Horno de curado con control estable de temperatura/tiempo.
- Estación de trabajo limpia (el polvo es un verdadero enemigo aquí)
La orientación no-negociable
Ventana del casquillo hacia arribaes su puesto de trabajo predeterminado.
Siempre que decimos"fibra azul hacia la derecha", queremos decir:
Con la ventana hacia arriba, la primera fibra en el lado derecho de la ventana es azul (o naranja, según el método).
Esta única referencia evita mucha confusión más adelante.
El paso de inserción: ¿qué hacemos primero y qué es lo que la gente olvida con más frecuencia?
Paso A - Instalación del resorte (sí, es pequeño, pero luego muerde)
Inserta el resorte en la posición designada en la férula y luego confirma que esté asentado correctamente (no inclinado, no falta).
La razón por la que somos exigentes aquí es práctica: un resorte faltante o mal-instalado puede provocarasiento de férula inestableycontacto de apareamiento inconsistente, que se muestra como un comportamiento óptico intermitente.
Nota del equipo de HengTong (consejo de nuestro equipo de ingeniería): comprobación rápida del asiento con resorte
En la línea utilizamos una verificación de 3 pasos:
- Mirar:El resorte está completamente en el bolsillo, centrado, sin montar en el borde ni inclinado.
- Prensa:presione suavemente una vez-debe comprimirse suavemente yvolver derecho(no se pega ni se desliza lateralmente).
- Juez:si no "presiona en línea recta, regresa en línea recta", vuelva a-asentarse inmediatamente.
Instalaciones incorrectas comunes (buenas referencias fotográficas):falta resorte, resorte inclinado, medio-asentado en el borde del bolsillo, modelo de resorte incorrecto (no coinciden la longitud/rigidez).
Paso B - Aplicación de epoxi + inserción de fibra (aquí es donde la "polaridad" se vuelve real)
Aplique epoxi de manera uniforme para que la férula absorba el pegamento de manera uniforme. Luego inserte con cuidado la cinta de fibra/los núcleos de fibra.
Ahora la parte clave:El método A/B/C no es una "regla de papel" -, cambia directamente la forma en que se insertan las fibras en el extremo A y el extremo B.
Método A (misma dirección en ambos extremos)
- Extremo A:El azul es la primera fibra en el lado derecho de la ventana.
- Extremo B:El azul es la primera fibra en el lado derecho de la ventana.
Método B (misma dirección en ambos extremos del personaje)
- Fin A (fin de carácter):El azul es la primera fibra a la derecha.
- Fin B (fin de carácter):El azul es la primera fibra a la derecha.
Método C (cambios de un extremo + secuencia cruzada estricta)
- Fin A (fin de carácter):El azul es la primera fibra a la derecha.
- Fin B (fin de carácter):cada dos colores se cruzan, yel naranja es la primera fibra a la derecha
Este es el punto que repetimos en producción (porque evita los errores más costosos):
Los errores de polaridad pueden parecer "buenos" inmediatamente después de la inserción y solo se vuelven evidentes después del curado/prueba.
Por eso tratamos la verificación de la polaridad como un punto de control obligatorio antes del horno.
Fuente de datos:SOP interno de HengTong/producción-referencia de inserción validada.
| Método de polaridad | Extremo A (ventana hacia arriba) lado derecho-primera fibra | Extremo B (ventana arriba) lado derecho-primera fibra | regla especial |
|---|---|---|---|
| Método A | Azul | Azul | Misma referencia ambos extremos. |
| Método B | Azul (fin de carácter) | Azul (fin de carácter) | Confirmar la definición de "fin de carácter" |
| Método C | Azul (fin de carácter) | Naranja (fin de carácter) | Disposición cruzada cada dos colores. |
Tabla 1 - Referencia rápida de inserción de polaridad
Interpretación (por qué es importante esta tabla):
Si no puede responder "¿de qué color es la primera fibra en el lado derecho de la ventana?" en un segundo, la línea está en riesgo. Esta tabla es la forma más rápida de detener el error antes de curarlo.
Curado: perfil de dos-etapas y por qué no lo tratamos como "establecer-y-olvidar"
Una vez realizada la inserción, coloque el producto en el accesorio del horno de curado y ejecute un perfil de dos-etapas.
Tabla 2 -Perfil de curado en horno de dos-etapas
Fuente de datos:Estándar de curado interno de HengTong para este proceso (valores de ejecución en planta).
| Escenario | Temperatura | Tiempo | Para que sirve esta etapa |
|---|---|---|---|
| Etapa 1 | 60 ± 5 grados | 10 a 20 minutos | ajuste inicial + flujo controlado |
| Etapa 2 | 80 ± 5 grados | 30 a 40 minutos | curado completo + estabilidad mecánica-a largo plazo |
Interpretación (lo que la gente extraña):
La etapa 1 es donde verás a menudocaída del nivel de pegamento de ventanasi no se realiza la reposición.
La etapa 2 bloquea la fuerza-si el horno se desvía o el tiempo no funciona, verá fallas posteriores como aflojamiento o desvío.
Nota del equipo HengTong: Verificación del horno + síntomas de deriva
Rutina de verificación:hacemos uncontrol de temperatura mensualutilizando una sonda/termómetro independiente colocado en elposición real del producto(no solo leer la pantalla del horno). Registre la estabilidad de las etapas 1 y 2.
Comprobación diaria rápida:Antes de cargar, deje que el horno se estabilice, luego confirme que la pantalla esté fija y que el temporizador funcione normalmente.
Síntomas típicos de deriva en el producto:pegamento para ventanasse encoge más rápido de lo habitual en la Etapa 1, más frecuenteexposición a la fibrao las piezas curadas se sientenligeramente "suave"/débily presentan mayor riesgo de aflojarse después de la manipulación.
El paso que ahorra muchos retrabajos: reposición de pegamento durante el curado
Esta es la parte que muchos equipos subestiman-.
A los 10 minutos de iniciado el curado:
reponer epoxi en la ventana de la virola
controlar la cantidad para que no se salga
si ocurre un desbordamiento, limpie inmediatamente
Entonces,cada 5 minutos después de la reposición:
comprobar el nivel de pegamento de la ventana
si el pegamento es insuficiente y la fibra comienza a quedar expuesta → reponer a tiempo
¿Por qué insistimos en este ritmo de "10 min + cada 5 min"?
Porque sin él, lo que muchas veces sucede es:
El pegamento se contrae/fluye durante el curado temprano.
caídas del nivel de la ventana
la fibra se hace visible
después del curado completo, queda atrapado con un defecto endurecido cuya recuperación es costosa
Figura 1 - Lista de verificación del cronograma de curado
Interpretación:
Pon esta línea de tiempo al lado del horno. La gente no olvida porque es descuidada.-la gente olvida porque está ocupada. Un ritmo visible estabiliza el proceso.
Enfriamiento: la regla es simple, pero evita "daños invisibles"
Después del curado:
sacar el producto del horno
colocar en un área limpia y seca
Enfriamiento estático Mayor o igual a 10 minutos
solo transfiera al siguiente paso después de alcanzar la temperatura ambiente
Lo decimos muy claramente en la sala:
No apresure una pieza caliente a la siguiente operación.
El calor residual puede provocar deformación o cambiar el comportamiento del siguiente proceso (especialmente si el siguiente paso implica manipulación/fijación).
¿Cómo se ve el "buen epoxi" con números + marcador de posición de figura?
Aquí no necesitas una redacción sofisticada-, necesitas un objetivo visual claro y una regla de aprobación/rechazo.
Fuente de datos:Estándar visual interno de HengTong para el control de epoxi en esta operación.
| Área | Apariencia del objetivo | Objetivo numérico | Riesgo de falla si no cumple con las especificaciones |
|---|---|---|---|
| Superficie de unión a tope | forma de media luna | 1,0–1,5 mm de altura | demasiado → contaminación de la vía óptica; muy poco → fijación débil |
| Ventana de virola | Cóncavo, sin exposición de fibras. | fibra no expuesta | exposición → mala fijación / riesgo de retrabajo |
Tabla 3 - Objetivo de aceptación de epoxi
Interpretación:
La media luna demasiado alta suele significarriesgo de desbordamiento
Ventana no cóncava/fibra visible generalmente significacontracción o reposición insuficiente
Esta figura debe ubicarse justo al lado de la estación dispensadora.-Los operadores aprenden más rápido mediante imágenes que mediante texto.
Puntos de control de calidad
En lugar de repetir la misma estructura "antes/durante/después", así es como la ejecutamos normalmente:
"Antes del horno" - evita los errores más costosos antes de tiempo
ventana arriba confirmada
método de polaridad confirmado en el viajero
primer color de fibra del lado derecho-verificado en ambos extremos
regalo de primavera + sentado
epoxi aplicado uniformemente, sin contaminación
"Mientras cura" - mantenga la ventana estable
Puntos de ajuste del horno confirmados (etapa 1 + etapa 2)
reponer a los 10 minutos (obligatorio)
inspeccionar cada 5 minutos después de reponer
El desbordamiento se limpia inmediatamente si sucede.
"Después del curado" - solo avanza una parte estable
enfriado Mayor o igual a 10 minutos, a temperatura ambiente
El pegamento para ventanas cumple con el objetivo, sin fibras expuestas.
sin contaminación de residuos de epoxi alrededor de las piezas
Solución de problemas: no enumerar las causas-seguir un orden de cheque
Este es el estilo-del piso de la tienda:primero verifique los elementos más rápidos/más probables, luego profundiza.
Problema A - La fibra se vuelve visible en la ventana
Consultar pedido
Mire el pegamento para ventanas: ¿es cóncavo? ¿Está la fibra expuesta?
Consultar el registro: ¿se realizó la reposición a los 10 minutos?
¿Se ejecutó realmente la inspección "cada 5 minutos"?
Si son correctos, entonces considere el comportamiento del epoxi (contracción/flujo) o el volumen de dosificación.
Acción
Si todavía está en la ventana de curado → reponer inmediatamente
Si ya está curado y la fibra está expuesta → evalúe el retrabajo según su regla interna
Problema B - Desbordamiento de epoxi desde la ventana
Consultar pedido
¿El volumen de reabastecimiento fue demasiado agresivo?
¿Estaba el producto estable y la ventana realmente mirando hacia arriba? (la fijación/inclinación importa)
¿La viscosidad del epoxi es demasiado baja a la temperatura ambiente actual?
Acción
reducir el monto de reposición
estabilizar la orientación
limpie el exceso inmediatamente (no deje que se seque)
Problema C - Discrepancia de polaridad/secuencia de fibra incorrecta
Consultar pedido
Vuelva-confirmar la referencia: ventana arriba → lado derecho-primer color de fibra
Confirme qué método requiere el pedido (A/B/C)
Confirmar la identificación del final A frente al final B (especialmente el final del carácter)
Acción
detener + aislar si la polaridad es incierta
retrabajar sólo bajo condiciones controladas
Problema D - Las fibras se sienten sueltas más tarde/fallas de confiabilidad
Consultar pedido
Verificar el temporizador del horno y la precisión de la temperatura
Confirme que se siguió la regla de enfriamiento (mayor o igual a 10 minutos)
Revise el objetivo de epoxi: media luna de 1,0 a 1,5 mm y ventana que no exponga la fibra
Acción
verificar la calibración y configuración del horno
hacer cumplir la disciplina de enfriamiento
apretar el volumen de epoxi + control de reposición
Casos de clientes de HengTong (Preguntas y respuestas): qué sale mal primero y cómo lo solucionamos
Nota: Estos son "casos típicos" anónimos resumidos de comentarios reales de producción/campo. El objetivo es conectar los controles SOP con modos de falla reales.
Caso 1 - "Nada cambió, pero el rendimiento cayó repentinamente".
Escena:El cliente aumenta-la terminación interna de MPO para una compilación por lotes.
Lo que vieron:Más retrabajos, la exposición de las fibras de las ventanas aumenta y IL se vuelve-dependiente del operador.
Cómo comprobamos primero (orden más rápido):
- Mira aforma de pegamento para ventana(¿cóncavo? ¿Alguna fibra visible?).
- Controlarmomento de reabastecimiento(¿Reposición de 10 minutos realizada o omitida?).
- VerificarRitmo de inspección de 5 minutosfue realmente ejecutado.
- Sólo entonces miraestabilidad del horno(Deriva de temperatura de etapa 1).
Arreglar:"Cerramos" la línea con tres puertas duras:
verificación de polaridad antes del horno
la apariencia del epoxi debe coincidirFigura 2
Se deben seguir acciones de curación.Figura 1 línea de tiempocon marca de aprobación-
Prevención:El viajero debe indicar el Método A/B/C; se debe registrar el reabastecimiento/inspección; La apariencia del pegamento en las ventanas se convierte en una revisión obligatoria tras-curar.
Caso 2 - "¿Podemos usar pegamento instantáneo para ahorrar tiempo?"
Escena:El cliente considera reemplazar el epoxi con pegamento rápido/instantáneo para acortar el tiempo de respuesta.
Lo que vieron:La velocidad inicial parece buena, pero luego se vuelven inestables en el manejo/envejecimiento y son más difíciles-de-controlar los defectos.
Cómo comprobamos primero:Preguntamos: ¿aparece el fallo?justo después de la cura, odespués de la manipulación/ciclado térmico? El riesgo de pegamento instantáneo suele aparecer más tarde.
Arreglar:Mantuvimos el epoxi y mejoramos el takt mediante: estabilización de accesorios, uso de reabastecimiento controlado y reducción del tiempo de retrabajo (el retrabajo mata el tiempo real).
Prevención:Cualquier cambio de adhesivo requiere validación (contracción, resistencia, envejecimiento). No cambie "2 minutos ahorrados" por "días de retrabajo".
Caso 3 - "Después del curado, las fibras son visibles en la ventana del casquillo".
Escena:El cliente ejecuta el tiempo y la temperatura correctos, pero las piezas curadas muestran exposición a la fibra en la ventana.
Lo que vieron:"Hay pegamento", pero la superficie de la ventana es plana/no cóncava y algunas fibras son visibles.
Cómo comprobamos primero:
Comparar directamente conFigura 2(ventana cóncava, cero fibra expuesta).
ConfirmarReposición de 10 minutos(La mayoría de los errores ocurren en la Etapa 1).
Confirmarcontroles cada 5 minutos(los turnos ocupados a menudo se saltan).
Arreglar:Haga que el reabastecimiento sea una acción obligatoria: reponga a los 10 minutos, luego verifique cada 5 minutos y rellene según sea necesario hasta que se estabilice.
Prevención:PonerFigura 1al lado del horno + use una hoja de verificación simple (quién revisó, cuándo).
Caso 4 - "El reabastecimiento sigue provocando contaminación por desbordamiento".
Escena:El reabastecimiento de ventanas frecuentemente se desborda; Los residuos curados posteriormente contaminan las áreas cercanas.
Lo que vieron:Lo limpiaron, pero después del curado todavía quedan residuos que se transfieren más tarde.
Cómo comprobamos primero:
¿Fue "un gran relleno" en lugar de pequeños puntos controlados?
¿El volumen de la aguja/dispensación es demasiado agresivo?
¿Era realmente la férula?ventana-arriba y estable(inclinación del dispositivo)?
Arreglar:Utilice una dosificación controlada más pequeña (a menudo 25G–27G), apliquepequeños puntos repetidosy limpie el desbordamiento inmediatamente (no "más tarde").
Prevención:Defina un límite visual de "relleno máximo de ventana" + foto de entrenamiento (OK versus riesgo de desbordamiento).
Caso 5 - "La terminación manual de epoxi es demasiado lenta e inconsistente".
Escena:La terminación de campo o una línea pequeña utiliza pasos manuales de epoxi y ve una gran variación entre los operadores.
Lo que vieron:Cambios de turno → cambios de IL → aumentos de retrabajo; El tiempo del ciclo se vuelve impredecible.
Cómo comprobamos primero:¿Están obligados a realizar terminaciones de campo o podrían usar ensamblajes pre-terminados?
Arreglar:
Si el horario es apretado: muévase aConjuntos MPO pre-preterminados de fábrica(inspección/pruebas realizadas antes del envío).
Si-se requiere internamente: estandarice usando el mismo perfil de horno, el mismo ritmo de reabastecimiento y el mismo objetivo de aceptación visual (Figura 1 + Figura 2).
Prevención:Haz que la línea de tiempo y el epoxi tengan una apariencia "según-los estándares de la pared", no solo texto del documento.
Caso 6 - "El enlace no muestra - confusión de polaridad".
Escena:Implementación del centro de datos; El enlace falla después de la conexión.
Lo que vieron:Algunos canales funcionan, otros no; El tiempo de resolución de problemas explota.
Cómo comprobamos primero (más rápido):
Confirmar lo que realmente requiere el viajero:Método A/B/C.
Con la ventana abierta, verifiquelado derecho-primer color de fibraen ambos extremos.
Confirme la identificación del extremo A/del extremo B (la confusión entre el final del carácter es común).
Arreglar:Mover la verificación de polaridad aantes del hornoy requieren una doble-verificación.
Prevención:El viajero debe especificar el Método; El extremo A y el extremo B deben estar claramente etiquetados; Registro fotográfico opcional antes del curado.
Caso 7 - "La reflectancia del OTDR es alta - ¿se trata de curado o contaminación del pegamento?"
Escena:El cliente ve una alta reflectancia e inmediatamente culpa al curado/epóxido.
Lo que vieron:Cambiaron parámetros varias veces y empeoraron las cosas.
Cómo comprobamos primero:Primero limpie e inspeccione los extremos (los conectores sucios y los puentes de prueba sucios son la causa de mayor-frecuencia). Luego revise la forma del desbordamiento/epóxido y el registro de curado.
Arreglar:Haga que "limpiar + inspeccionar antes de realizar la prueba" sea una regla estricta y luego utilice registros de proceso para la causa raíz.
Prevención:Agregue un pase de inspección de extremo antes de las pruebas IL/RL/OTDR.
Caso 8 - "La limpieza empeoró la IL".
Escena:El cliente limpia repetidamente sin comentarios de inspección.
Lo que vieron:La IL aumenta; los escombros se redistribuyen en el área central.
Cómo comprobamos primero:¿Tienen un paso de alcance/inspección o limpian "al tacto"?
Arreglar:Utilice herramientas de limpieza adecuadas-de MPO y verifique mediante inspección en lugar de limpiar a ciegas repetidas veces.
Prevención:Defina herramientas aprobadas + técnica + aceptación de inspección en un solo lugar.
Caso 9 - "Clave/Pin/Macho/Hembra + polaridad... demasiadas variables".
Escena:Construcción de un nuevo sistema MPO; La confusión entre-equipos conduce a selecciones incorrectas.
Lo que vieron:Piezas incorrectas, ensamblajes que no coinciden, retrasos en el cronograma.
Cómo comprobamos primero:Confirme la definición del diseño: método de polaridad, orientación clave, configuración de pin, macho/hembra.
Arreglar:Impulsar las definiciones en sentido ascendente (diseño + inspección entrante) y luego aplicar la salvaguardia de producción más simple.
Prevención:En producción, el paso anti-error más fiable sigue siendo:ventana arriba + derecha-primera verificación del color de la fibraantes de la cura.
Caso 10 - "¿Cómo limpiamos la MPO masculina (fijada) de forma segura?"
Escena:Al cliente le preocupan los restos alrededor de los pasadores y los rayones durante la limpieza.
Lo que vieron:Resultados inconsistentes; riesgo de que queden restos atrapados.
Cómo comprobamos primero:¿Utilizan herramientas compatibles con interfaces fijadas y lo confirman mediante inspección?
Arreglar:Utilice herramientas de limpieza compatibles con clavijas-, mantenga movimientos constantes y suaves y confirme siempre la limpieza mediante inspección.
Prevención:Haz una pequeña tarjeta de limpieza de interfaz-fijada en la estación (herramienta + pasos + criterios de aprobación).
