¿Puede el cable de acometida exterior de 100 m de longitud soportar el clima?

El verano pasado, un equipo de instalación de fibra tendió 100 metros de cable de acometida FTTH exterior desde un poste hasta una granja en la España rural. El cable-clasificado para uso en exteriores,-resistente a los rayos UV y bloqueado al agua--se veía perfecto en el papel. Seis meses después, después de un invierno de lluvia helada y olas de calor en verano, el cliente se quejó de abandonos intermitentes. Una prueba OTDR reveló algo preocupante: la atenuación había aumentado 0,8 dB, concentrada en una sección de 15 metros expuesta al sol directo de la tarde.

El cable no estaba defectuoso. Pero a 100 metros-el borde superior de las especificaciones típicas de un cable de acometida-cada pequeña tensión ambiental se magnifica. La pregunta no es "¿puede funcionar un cable de bajada de 100 m para exteriores?" La pregunta es "¿bajo qué condiciones ese tramo de 100 metros deja de ser rutinario y comienza a volverse riesgoso?"

El umbral de los 100 metros: donde el "cable de acometida" se encuentra con la realidad de la ingeniería

Acuda a cualquier proveedor de fibra óptica y solicite un cable de bajada FTTH para exteriores. Le dirán que está clasificado para uso en exteriores. Mencionarán la resistencia a los rayos UV y los rangos de temperatura de funcionamiento de -40 grados a +70 grados. Lo que no siempre mencionarán: la mayoría de los fabricantes diseñan estos cables para tramos típicos de 50 a 80 metros, no para el límite máximo de especificaciones de 100 a 120 metros.

He aquí por qué eso es importante. A 50 metros tienes margen. El estrés ambiental-un cambio de temperatura de 30 grados, la carga de hielo en tramos aéreos, la exposición a los rayos UV que degrada la cubierta-afecta una sección de cable más corta. A 100 metros, esas mismas tensiones afectan el doble de la longitud del cable. El efecto acumulativo sobre la pérdida de señal, la integridad mecánica y la confiabilidad a largo plazo-cambia fundamentalmente.

Lo que sucede en los extremos de distancia

Cuando los cables de acometida para exteriores de 100 m de longitud se llevan a sus límites especificados, surgen tres fenómenos que los tramos más cortos no encuentran:

La diferencia de temperatura a lo largo del tramo se vuelve significativa.Un cable aéreo de 100-metros que va desde un punto de distribución sombreado hasta un edificio expuesto al sol-puede experimentar una diferencia de temperatura de 20-30 grados a lo largo de su longitud. La sección sombreada puede tener 15 grados, mientras que la parte horneada por el sol-alcanza los 45 grados. La expansión térmica no es uniforme, lo que crea tensión mecánica en los puntos de unión a mitad del tramo.

Un técnico de instalación en Arizona aprendió esto de la manera más difícil: "Lo instalamos en marzo cuando las temperaturas eran suaves. En julio, el cable estaba lo suficientemente flojo debido a la expansión como para hundirse entre los postes. ¿Pero los puntos de conexión? El cable desarrolló microcurvaturas en cada clip debido al movimiento diferencial".

La atenuación acumulativa importa más.La fibra monomodo estándar-G.657.A2 tiene una atenuación de alrededor de 0,4 dB/km a 1310 nm-, lo que significa solo 0,04 dB en 100 metros. Insignificante, ¿verdad? Excepto que eso es rendimiento de laboratorio. Agregue la microflexión debido a la carga de hielo (+0.1-0.2dB), la ligera entrada de agua en una sección comprometida (+0.05-0.15dB por metro afectado) y el envejecimiento del compuesto de la cubierta (+0.05dB/año en condiciones ultravioleta intensas), y de repente su tramo de 100 metros que comenzó con 0,05 dB está aumentando entre 0,4 y 0,6 dB después de dos años.

Los sistemas PON suelen tener una pérdida total de 28-32 dB. Es posible que esos 0,3-0,5 dB adicionales no eliminen el enlace hoy, pero consumen el margen que necesitará cuando otros componentes envejezcan.

La tensión mecánica se concentra en los puntos de apoyo.La carga de tracción en un tramo aéreo de 100-metros-incluso con un cable mensajero autoportante-crea una tensión que los tramos más cortos no experimentan. La carga de viento, la acumulación de hielo y la contracción térmica tiran del mismo hardware de fijación. Con el tiempo, esto puede causar fluencia en los miembros resistentes de FRP o deformación en los clips de los cables.

Las variables climáticas que realmente importan para carreras largas

Las clasificaciones genéricas para exteriores le indican un cablepoderresistir el clima. no te lo dicenque bieno paracuánto tiempobajo combinaciones de tensiones específicas. Después de analizar los datos de instalación de climas que van desde las zonas costeras de Noruega hasta el interior de Australia, esto es lo que realmente degrada las instalaciones de cables de acometida FTTH para exteriores de 100 metros:

Radiación UV: el asesino silencioso

Las cubiertas de polietileno (PE) del cable de acometida para exteriores de 100 m de longitud incluyen negro de humo para mayor estabilidad contra los rayos UV. Pero la protección UV no es binaria-es un espectro de calidad. Los cables económicos pueden utilizar una concentración de negro de humo del 2%. Los cables premium utilizan entre un 2,5% y un 3%. A más de 100 metros expuestos al sol ecuatorial (índice UV 11-13), esa diferencia del 0,5% se traduce en una vida útil de la chaqueta de 8 años frente a 12-15 años.

Cómo detectar una protección UV inadecuada antes de la instalación: consulte la hoja de lotes de compuestos del fabricante. Si el porcentaje de negro de carbón no está documentado, o si la cubierta del cable se siente inusualmente flexible (lo que indica una formulación pesada-plastificante), la vida útil de los rayos UV se verá comprometida.

Un operador de red de fibra en la región brasileña de Mato Grosso documentó esto sistemáticamente:
De 200 instalaciones que utilizaron cables de bajada económicos para exteriores (no se proporcionan especificaciones de negro de humo), el 23 % desarrolló grietas en la cubierta en 18 meses. ¿El patrón? Las grietas aparecieron primero en el lado sur-de los tramos aéreos-la sección que recibe la máxima luz solar directa en el hemisferio sur. Los tramos de 100 metros fallaron a casi 3 veces la velocidad de los tramos de 60 metros usando un cable idéntico, lo que sugiere que el daño de los rayos UV se acumula proporcionalmente al área de la superficie expuesta.

Ingreso de agua: no se trata de lluvia

Cada hoja de datos de cable de acometida FTTH para exteriores menciona "bloqueo-de agua" o "diseño impermeable". Pero la resistencia al agua viene en niveles:

Nivel 1:-chaqueta repelente al agua únicamente
La funda exterior de LSZH o PE resiste la penetración de agua. Sin materiales internos que bloqueen el agua-. Esto funciona para una exposición leve a la humedad, pero falla si la chaqueta se ve comprometida (daños por roedores, mellas en el instalador, grietas térmicas).

Nivel 2: compuesto de bloque-relleno de gel o seco-
El gel bloqueador de agua- rodea la fibra, o un polvo hinchable- seco llena el núcleo. Si el agua atraviesa la cubierta, estos materiales evitan que migre a lo largo de la longitud del cable. Esencial para instalaciones de conductos donde es posible que haya agua estancada.

Nivel 3: Blindado con cinta de agua.
La armadura metálica (cinta de acero corrugado o papel de aluminio) crea una barrera física. Una cinta bloqueadora de agua- envuelve el haz de fibras. Esta es la máxima protección para enterramientos directos o entornos de alta-humedad.

El error que cometen los instaladores: asumir que cualquier clasificación "exterior" significa un bloqueo de agua adecuado para su entorno. Un cable de acometida de 100-metros para exteriores de 100 m de longitud con protección de nivel 1 puede funcionar bien en climas áridos, pero falla en regiones costeras o tropicales húmedas donde la humedad penetra a través de orificios en la cubierta y se propaga a lo largo de toda la longitud de 100 metros mediante acción capilar.

Modo de falla real: una instalación costera en Florida utilizó un cable de acometida plano (perfil de figura-8) con una cubierta de PE repelente al agua-pero sin bloqueo interno. El cable recorría 95 metros desde el poste hasta el edificio, y los últimos 10 metros entraban a través de una penetración en la pared que no estaba debidamente sellada. Durante la temporada de huracanes, la lluvia impulsada por el viento entraba por la penetración del edificio. Durante tres meses, el agua regresó a lo largo del interior del cable. Cuando aparecieron los síntomas (aumento de las pérdidas, fallos intermitentes después de la lluvia), la humedad había contaminado casi 40 metros del tendido del cable.

La reparación costó $1200 por cable de reemplazo y mano de obra-en comparación con $80 por cable con compuesto de bloqueo de agua-adecuado.

###Ciclos de temperatura: la trampa de expansión-contracción

Las hojas de datos del cable de acometida para exteriores de 100 m ft especifican rangos de temperatura operativa como "-20 grados a +60 grados" o "-40 grados a +70 grados". Estos números significan que el cable no fallará catastróficamente a esas temperaturas. No significan que no experimentará una degradación acumulativa debido al ciclo térmico.

Considere un tramo aéreo de 100 metros en Montana. Mínimos nocturnos de invierno: -25 grados. Picos de la tarde de verano: +35 grados. Eso es un giro de 60 grados. Las chaquetas de PE y LSZH tienen coeficientes de expansión térmica de alrededor de 150-200 × 10⁻⁶/grado. A más de 100 metros, un cambio de temperatura de 60 grados provoca un cambio de longitud de 0,9 a 1,2 metros.

Si el cable se instala correctamente con bucles flojos en ambos extremos, esta expansión se absorbe sin causar daño. Si está apretado (un error común de los instaladores para lograr una estética limpia), algo tiene que ceder. Por lo general, se trata de microflexión en los puntos de unión o fluencia en los miembros de fuerza.

Una empresa de telecomunicaciones noruega rastreó esto sistemáticamente. Instalaron 500+ caídas de FTTH para exteriores, la mitad con una gestión adecuada de la holgura (bucles de 0,5 m cada 50 m) y la otra mitad con tracción directa. Después de dos ciclos anuales de congelación-descongelación:

Cables correctamente aflojados: un 2 % desarrolló aumentos de pérdidas mensurables

Taught cables: 18% showed loss increases >0,3 dB, con fallos concentrados en los tramos más largos (80 m+)

El mecanismo: la contracción térmica tensó el cable durante el invierno. Esto creó un estrés sostenido de microcontrol. Cuando la temperatura subió en verano, el cable no volvió a su posición original.-Los miembros de resistencia de FRP se habían deslizado microscópicamente, creando curvas permanentes.

Carga de viento y hielo: el multiplicador-de largo alcance

Un cable aéreo de 50 metros con viento moderado experimenta una fuerza manejable. Un tramo de 100 metros con el mismo viento experimenta algo diferente: una oscilación resonante. Los tramos largos pueden desarrollar ondas estacionarias con vientos fuertes, creando puntos de tensión periódicos que los cables más cortos evitan.

Esto es más importante para los cables autoportantes en forma de -8-donde el cable mensajero transporta la carga. El diámetro del cable mensajero (normalmente 1,0-1,2 mm de acero) está dimensionado para la tensión nominal del cable, normalmente 300 N para cargas de instalación a corto plazo y 1335 N para tirones máximos. Pero estas clasificaciones suponen cargas estáticas, no oscilaciones dinámicas.

La carga de hielo amplifica esto dramáticamente. En condiciones de lluvia helada, un tramo aéreo de 100-metros puede acumular de 5 a 8 mm de capa de hielo radial. En un cable típico en forma de 8 de 2,0 mm × 5,0 mm, esto añade aproximadamente 3-4 kg de peso, triplicando el propio peso del cable de 20 kg/km (2 kg por 100 m).

Ese peso triplicado crea una tensión de tracción cercana a los 400-500 N en el cable mensajero, dentro de las especificaciones del cable en sí. ¿El punto de fracaso? El hardware de fijación. Los clips para cables de acometida estándar tienen una clasificación de 200-300 N. Cuando la carga de hielo empuja la tensión a 500 N, los clips pueden deslizarse o deformarse, creando puntos de tensión localizados.

Una empresa de servicios públicos en Quebec documentó esto: Después de que una tormenta de hielo depositara 8 mm de hielo en los cables aéreos, el 12% de las instalaciones exteriores de cables de acometida de 100 m de longitud en más de 90 metros mostraron un aumento de las pérdidas. El patrón era consistente-picos de pérdida a intervalos de aproximadamente 30 metros, correspondientes a puntos de fijación de postes donde los clips se habían deformado bajo la carga.

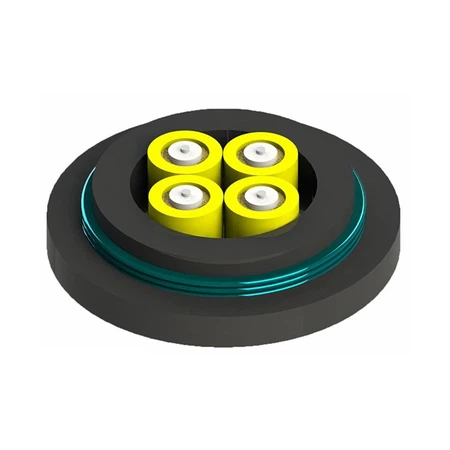

Los detalles de construcción que determinan la supervivencia en el clima

Dos cables de acometida para exteriores de 100 m de longitud pueden tener hojas de especificaciones idénticas pero funcionar de manera completamente diferente en un tramo de 100 metros en condiciones climáticas adversas. La diferencia está en los detalles de diseño que la mayoría de las hojas de datos no resaltan.

Compuesto de chaqueta: más allá de "LSZH" o "PE"

El material de la cubierta exterior-LSZH (bajo en humo y sin halógenos) o PE (polietileno)-se menciona en cada especificaciones. Lo que no se menciona: la formulación de compuestos varía dramáticamente entre los fabricantes.

Variaciones de la chaqueta LSZH:

Grado-retardante de llama (CPR Cca o mejor): agrega cargas de hidróxido de aluminio o hidróxido de magnesio. Estos reducen la flexibilidad pero mejoran el comportamiento frente al fuego. Para tramos exteriores de 100 metros que cruzan entre edificios (común en instalaciones MDU), la clasificación CPR es importante para el cumplimiento del código.

LSZH estabilizado contra los rayos UV-: agrega negro de humo (2-3%) para resistir el sol. El LSZH negro es adecuado para transiciones de exterior-a interior. El LSZH blanco o gris sin estabilizadores UV se agrietará en 2 o 3 años si se expone al sol directo en un recorrido de 100 metros.

Formulaciones-flexibles en frío: las cadenas de polímeros modificados mantienen la flexibilidad por debajo de -20 grados. El LSZH estándar se vuelve quebradizo por debajo de -10 grados, lo que genera riesgo de que la cubierta se agriete durante la instalación en condiciones invernales.

Variaciones de la chaqueta de PE:

HDPE (polietileno de alta-densidad): más duro, más resistente a los rayos UV-y menos flexible. Mejor para exposición al aire libre-a largo plazo, pero requiere un radio de curvatura mayor durante la instalación.

MDPE (polietileno de densidad media-): equilibrio entre flexibilidad y durabilidad. Común para instalaciones de conductos donde se necesita cierta flexibilidad pero la exposición a los rayos UV es mínima.

PE-ignífugo: añade retardantes de llama halogenados o a base de fósforo-. Requerido para algunos códigos regionales, pero puede reducir la flexibilidad-de temperatura fría.

La especificación crítica sobre la que nadie pregunta:espesor de la chaqueta. El cable de acometida exterior estándar tiene un espesor de cubierta de 1,0-1,5 mm. Los cables premium utilizan 1,5-2,0 mm. En más de 100 metros de instalación aérea, esos 0,5 mm adicionales brindan una protección significativamente mayor contra la penetración de rayos UV, el picoteo de pájaros y la abrasión de los escombros arrastrados por el viento.

Diseño que bloquea el agua-: gel, seco o nada

Las tecnologías-que bloquean el agua evitan que la humedad se desplace a lo largo del cable si se rompe la cubierta:

Lleno de gel-(gel tixotrópico):
Enfoque tradicional. El haz de fibras flota en un gel a base de petróleo-que bloquea la migración del agua. Efectivo pero complicado durante la instalación-el gel debe limpiarse de las fibras antes de empalmar.

Ventajas: Fiabilidad comprobada, funciona a todas las temperaturas.
Desventajas: Complejidad de la instalación, el gel puede migrar a través de la rotura de la chaqueta con el paso de los años

Bloqueo-de agua seca (cinta o polvo hinchable):
Cinta o polvo de polímero súper-absorbente que se hincha 200-300 veces su volumen cuando está mojado, formando una barrera similar a un gel-. Instalación limpia, sin gel para limpiar las fibras.

Ventajas: empalme fácil, sin ensuciar
Desventajas: Capacidad limitada de absorción de agua (se satura si la brecha permite la entrada continua de agua), puede reducirse ligeramente en temperaturas frías

Ninguno (protección{0}}sólo de la chaqueta):
Depende completamente de la integridad de la chaqueta. Adecuado sólo para entornos controlados o carreras cortas donde cualquier rotura de la chaqueta sería inmediatamente evidente.

Para tramos de cable de acometida de 100-metros en exteriores y 100 m de longitud, el bloqueo de agua es un seguro. Un cable de 50 metros con entrada de agua podría dañarse entre 10 y 15 metros antes de que aparezcan los síntomas. En un cable de 100 metros, la humedad puede propagarse entre 40 y 60 metros, lo que requiere un reemplazo completo en lugar de una simple reparación.

Configuración de miembros de fuerza: por qué es importante a 100 m

Los miembros de resistencia-alambre de acero, FRP (plástico reforzado con fibra) o KFRP (Kevlar FRP)-manejan cargas de tracción durante la instalación y el funcionamiento. Para tramos de 100 metros, el diseño de los elementos resistentes se vuelve crítico:

Cables en forma de 8 (mariposa) con alambre mensajero central:
El alambre mensajero de acero (de 0,8 a 1,2 mm de diámetro) soporta la carga. La porción de fibra es liviana y flexible. Este diseño sobresale para instalaciones aéreas pero requiere hardware adecuado en cada punto de conexión.

Detalle crítico: calidad del cable mensajero. Los cables económicos utilizan alambre de acero simple que se oxida si se raya el revestimiento. Los cables premium utilizan acero galvanizado o revestido de cobre-. A más de 100 metros, un solo punto de óxido puede debilitar el cable lo suficiente como para fallar bajo una carga de hielo.

Miembros de fuerza duales de FRP (configuración paralela):
Dos varillas de FRP (de 0,5 a 0,8 mm de diámetro) corren paralelas a la fibra. Común en cables planos de interior/exterior. El FRP no se oxida y tiene una excelente resistencia a la tracción, pero experimenta fluencia bajo cargas sostenidas.

Problema de fluencia a 100 m: el FRP cargado al 30-40 % de su resistencia a la rotura durante períodos prolongados (años) puede alargarse entre un 0,5 y un 1 % de forma permanente. En un tramo de 100 metros, son 50-100 cm de estiramiento permanente, suficiente para crear holgura que se comba o tensión que cree microcurvaturas, según la instalación.

Solución: Dimensione el FRP para una carga muy inferior a la máxima. Si la especificación del cable dice "300N a corto-plazo, 100N a largo-plazo", las instalaciones deben tener como objetivo una tensión real máxima de 50-60N. Esto requiere un cálculo adecuado del hundimiento para tramos aéreos.

Híbrido metal + FRP:
Alambre central de acero más varillas paralelas de FRP. Combina la resistencia del acero a la fluencia con la protección contra rayos del FRP. Agrega costo pero mejora la confiabilidad en tramos largos.

El cálculo que nadie hace: carga de tracción real en un tramo aéreo de 100-metros. El peso del cable (20 kg/km=2kg por 100 m) × fuerza gravitacional × factor de hundimiento normalmente produce una tensión de 80-120 N en una caída aérea correctamente instalada. Agregue viento y hielo y se acercará a 200-300 N. Si el cable está clasificado para un máximo de 300 N a corto plazo, estará operando al 70-100 % de la carga nominal durante eventos climáticos, una receta para una eventual falla.

Las matemáticas de la instalación de 100 metros: hundimiento, tensión y realidad

Los manuales de ingeniería proporcionan cálculos de hundimiento.

iones para cables aéreos. Los instaladores rara vez los utilizan. Para tramos de 50-metros, esto normalmente funciona bien: el margen perdona las matemáticas descuidadas. Para tramos de 100 metros, el cálculo adecuado de la tensión no es opcional.

El problema de la curva catenaria

Cuando se suspende un cable entre dos puntos, se forma una curva catenaria (no una parábola, a pesar de lo que sugiere la intuición). La distancia vertical del hundimiento-desde los puntos de soporte hasta el punto más bajo-determina la tensión en el cable.

Fórmula básica:
Tensión (N)=(Peso por metro × Longitud del tramo²) / (8 × Pandeo)

Para cable de acometida exterior de 100 m (20 kg/km=0.02 kg/m=0.196 N/m de peso):

La mayoría de los instaladores instalan con un hundimiento de 0,5-1,0 m para "parecer profesionales". Esto funciona para tramos de 50 m (tensión 61-123 N). A 100 m, el mismo hundimiento de 0,5 m crea 490 N, superando la carga máxima de instalación de 300 N.

La consecuencia: deslizamiento del FRP, deformación del cable mensajero o falla del hardware del accesorio en un plazo de 1 a 3 años.

Compensación de temperatura

Ese cálculo de catenaria supone una temperatura constante. Pero el cable de acometida exterior de 100 m de longitud experimenta oscilaciones de 40 a 60 grados en la mayoría de los climas. La expansión térmica de las camisas de PE/LSZH (150-200 × 10⁻⁶/grado) y del alambre mensajero de acero (12 × 10⁻⁶/grado) crea cambios de longitud:

Envergadura de 100 metros, aumento de temperatura de 50 grados:

Expansión de la chaqueta: 0,75-1,0 metros

Expansión del alambre de acero: 0,06 metros

Expansión diferencial: 0,69-0,94 metros

Si el cable se instala en invierno a -10 grados y experimenta un pico en verano de +40 grados, la cubierta intenta expandirse casi 1 metro más que el cable mensajero. Esto crea pandeo, arrugas o-si el cable está restringido en los puntos de conexión, tensión de compresión en la fibra.

Los instaladores profesionales compensan instalando con pre-tensión calculada a una temperatura anual promedio. Para una ubicación con -10 grados en invierno y +40 grados en verano (promedio de 15 grados), instalaría a 15 grados con el hundimiento objetivo o ajustaría el hundimiento si instala a otras temperaturas:

Instalación en invierno (-10 grados): use 25 grados menos de hundimiento para tener en cuenta la expansión en verano

Instalación en verano (+40 grados): use 25 grados más de hundimiento para tener en cuenta la contracción en invierno

A más de 100 metros, una diferencia de temperatura de 25 grados requiere un ajuste de hundimiento de ±0,3-0,4 m. Si no realiza este cálculo, el cable cuidadosamente instalado se aflojará en verano o se tensará demasiado en invierno.

La matriz de estrés ambiental para tramos de 100 metros

No todo el tiempo es igual. Un cable de acometida exterior de 100 metros y 100 m de longitud en Noruega enfrenta desafíos diferentes a los de Arizona. A continuación se explica cómo adaptar las especificaciones del cable a su entorno:

Categoría climática 1: Templado (Moderado todo)

Características:Temperaturas de 0 a 30 grados la mayor parte del año, lluvia moderada, baja radiación ultravioleta (norte de Europa, noroeste del Pacífico, Nueva Zelanda)

Riesgos primarios:Entrada de agua por lluvia persistente, envejecimiento moderado por rayos UV

Requisitos de cables:

Bloqueo-de agua: nivel 2 (compuesto seco) mínimo

Protección UV: Estándar 2% de negro de carbón adecuado

Chaqueta: LSZH o PE, espesor estándar

Clasificación de temperatura: -20 grados a +60 grados suficiente

Consideraciones de luz de 100 m:La principal preocupación es la gestión del agua en los puntos de entrada. Los tramos largos dan a la humedad más longitud del cable para infiltrarse si la cubierta se ve comprometida. Inspeccione las penetraciones de entrada cada 2 o 3 años.

Categoría climática 2: Árido cálido (sol y calor)

Características:Alta exposición a los rayos UV, temperaturas de 5 a 50 grados, baja humedad (suroeste de EE. UU., Medio Oriente, interior de Australia)

Riesgos primarios:Degradación de la chaqueta UV, estrés por ciclos térmicos, abrasión de arena/polvo

Requisitos de cables:

Protección UV: 2,5-3% de negro de humo obligatorio, se prefiere una chaqueta negra

Grosor de la cubierta: 1,5-2,0 mm para una mayor vida útil de los rayos UV

Material de la cubierta: HDPE mejor que LSZH para rayos UV extremos

Bloqueo-de agua: Nivel 1 aceptable (bajo riesgo de humedad)

Clasificación de temperatura: -20 grados a +70 grados mínimo

Consideraciones de luz de 100 m:El daño a los rayos UV se acumula en áreas de superficie expuestas: . 100-los tramos de metros tienen 2 veces la exposición a los rayos UV de los tramos de 50-metros. Espere una vida útil de la chaqueta de 10 a 15 años incluso con protección UV premium. La expansión térmica es esencial para una compensación significativa del hundimiento.

Categoría climática 3: Tropical húmedo (Calor + Humedad)

Características:Temperaturas de 20-40 grados durante todo el año, alta humedad, lluvias intensas, radiación ultravioleta moderada a alta (Sudeste de Asia, América Central, regiones tropicales)

Riesgos primarios:Entrada de agua, crecimiento biológico, ataque de hongos, corrosión de metales.

Requisitos de cables:

Bloqueo-de agua: Nivel 3 (armadura + cinta de agua) para confiabilidad-a largo plazo

Chaqueta: PE negro con aditivos fungicidas si está disponible

Miembros de resistencia: se prefiere FRP o KFRP (no-metálicos, sin corrosión)

Construcción totalmente-dieléctrica: evita problemas de corrosión galvánica

Consideraciones de luz de 100 m:La humedad penetra a través de imperfecciones microscópicas de la chaqueta. Se extienden por más tiempo=más superficie para la entrada de humedad. Los cables económicos fallan en 3-5 años; Los cables premium con bloqueo de agua adecuado sobreviven 10-15+ años. Inspeccione los accesorios de fijación en busca de óxido cada 12 a 24 meses.

Categoría climática 4: Frío extremo (hielo y nieve)

Características:Temperaturas invernales de -40 grados a -10 grados, tormentas de hielo, carga de nieve (Canadá, Escandinavia, Rusia)

Riesgos primarios:Fragilidad de la chaqueta en frío, carga de hielo, estrés por contracción térmica.

Requisitos de cables:

Formulación de chaqueta flexible fría-obligatoria

Clasificación de temperatura: -40 grados a +60 grados mínimo (verificar con datos de pruebas de impacto a baja temperatura)

Cable mensajero robusto: acero de 1,2 mm de diámetro mínimo

Hardware de fijación: clips-de alta resistencia clasificados para cargas de hielo

Consideraciones de luz de 100 m:La carga de hielo en un tramo de 100 m puede agregar 3-5 kg de peso. Calcule la carga del punto de conexión: 7 kg de peso total × aceleración gravitacional crean una tensión adicional de 70 N por punto de conexión. Los clips estándar (clasificación de 200 N) pueden ser inadecuados; utilice hardware con clasificación de 300-400 N. La contracción térmica de 0,8 a 1,2 m en un tramo de 100 m requiere una gestión adecuada de la holgura.

Categoría climática 5: Marítimo costero (Sal + Humedad)

Características:Temperaturas moderadas, alta humedad, niebla salina, viento (costas de todo el mundo)

Riesgos primarios:Corrosión salina de componentes metálicos, entrada de humedad, rayos UV en costas tropicales

Requisitos de cables:

Totalmente-construcción dieléctrica (miembros de resistencia FRP/KFRP, sin acero)

Bloqueo-de agua: Nivel 2-3 dependiendo de la exposición

Herrajes de acero inoxidable solo para accesorios.

Chaqueta: PE preferido sobre LSZH (mejor barrera contra la humedad)

Consideraciones de luz de 100 m:La niebla salina afecta a toda la longitud del cable expuesto. Los cables metálicos mensajeros se corroen en 5-10 años sin protección. Los cables de mariposa basados ​​en FRP- o los cables redondos con miembros resistentes de KFRP son superiores. Inspeccione periódicamente los puntos de conexión: la sal acelera la corrosión del hardware.

Los patrones de fracaso que necesitas reconocer temprano

La mayoría de las fallas en los cables de acometida de 100 m de longitud en exteriores no ocurren repentinamente. Siguen patrones predecibles que dan una alerta temprana-si sabes qué buscar.

Patrón 1: aumento gradual de las pérdidas

Síntoma:El cliente informa velocidades ligeramente más lentas o almacenamiento en búfer ocasional. OTDR muestra un aumento de pérdida de 0,2 a 0,4 dB con respecto a la línea base, distribuido a lo largo del tramo en lugar de en un punto específico.

Causa:Microflexión por estrés térmico o tensión inadecuada. El cable no sufrió daños catastróficos, pero está sometido a una tensión mecánica sostenida que aumenta gradualmente la atenuación.

Más común en:Tramos aéreos instalados sin una compensación adecuada de hundimiento, o instalaciones de conductos donde el cable fue tirado con demasiada fuerza y ​​está bajo tensión residual.

Solución:Si se detecta temprano (pérdida<0.5dB increase), sometimes adding slack at support points relieves stress. Beyond 0.5dB, replacement is usually more cost-effective than troubleshooting individual stress points along 100 meters.

Patrón 2: clima-Abandonos correlacionados

Síntoma:La conexión se interrumpe durante o poco después de fuertes lluvias, temperaturas bajo cero o vientos fuertes. El servicio se restablece horas o días después una vez que las condiciones se normalizan.

Causa:Ingreso de agua que aumenta temporalmente la pérdida por encima del presupuesto del enlace, o hielo/viento que crea tensión mecánica que causa macroflexión intermitente.

Más común en:Cables con bloqueo de agua-inadecuado instalados en entornos de alta-humedad o tramos aéreos con tensión marginal que se balancean excesivamente con el viento.

Solución:Para cuestiones-relacionadas con el agua: localice la rotura de la cubierta (a menudo en la entrada del edificio o en la unión del poste) y selle o reemplace la sección afectada. Para mecánica: vuelva a tensar el tramo con un cálculo de hundimiento adecuado o agregue soporte a mitad del tramo.

Patrón 3: Degradación progresiva de la chaqueta

Síntoma:Grietas visibles, decoloración o formación de tiza en la superficie de la chaqueta, comenzando en los lados expuestos al sol-. La pérdida puede seguir siendo normal inicialmente, pero se degrada rápidamente una vez que las grietas se profundizan hasta el nivel de la fibra.

Causa:Degradación por rayos UV debido a un contenido inadecuado de negro de carbón o espesor de la cubierta. Tarda entre 3 y 8 años en desarrollarse, dependiendo de la intensidad de la exposición a los rayos UV.

Más común en:Cables económicos en entornos con alta-UV, especialmente tramos orientados al este-oeste (exposición máxima diaria al sol).

Solución:Reemplazo proactivo antes de que las grietas penetren en la fibra. Una vez que el agrietamiento alcanza el nivel de la fibra, el ingreso de agua acelera la falla.. 100-Los tramos de los medidores son costosos de reemplazar de manera reactiva después de que se interrumpe el servicio.-Programar el reemplazo según la inspección antes de que ocurra la emergencia.

Patrón 4: Fallas en los puntos de conexión

Síntoma:Aumento repentino de pérdida a una distancia específica que corresponde a un poste o accesorio de edificio. Puede ser intermitente inicialmente y volverse permanente.

Causa:Deformación, aplastamiento o deslizamiento del clip del cable creando una curva cerrada o un punto de compresión. A menudo se desarrolla después de que una tormenta de hielo o fuertes vientos estresen el apego.

Más común en:Tramos largos (más de 80 m) utilizando clips de cable de servicio estándar-o instalaciones en las que los clips se apretaron demasiado-durante la instalación.

Solución:Inspeccione todos los puntos de conexión en tramos largos cada 12-24 meses. Reemplace los clips deformados inmediatamente. Utilice clips de alta resistencia con una clasificación de 50 a 100 N por encima de la carga esperada para tramos de 100 metros.

La realidad de los costos: cuando 100 metros cuestan más de lo que piensas

Los equipos de instalación suelen valorar las caídas de FTTH para exteriores por metros: "100 metros cuestan el doble de lo que cuestan 50 metros". Esta fijación de precios lineal ignora la realidad no-lineal de la confiabilidad-a largo plazo.

Componentes de costos directos

Material de los cables:

Cable de acometida para exteriores económico: 0,30-0,50 $/metro × 100 m=30-50 $

Alcance medio-con bloqueo-de agua: 0,60-0,90 USD/metro × 100 m=60-90 USD

UV blindado/mejorado de primera calidad: 1,00-1,50 $/metro × 100 m=100-150 $

Hardware de fijación para un tramo aéreo de 100 m:

Clips para cables (se requieren 8-12 a $2-4 cada uno): $16-48

Hardware para postes (2 postes): $20-40

Hardware de entrada al edificio: $10-20

Hardware total: $46-108

Mano de obra:

Instalación aérea (tripulación de 2 personas, 3-4 horas): $300-600

Empalmar ambos extremos: $100-200

Pruebas y documentación: $50-100

Mano de obra total: $450-900

Costo directo total:$546-1,158 por instalación completa de 100m

Costos ocultos-a largo plazo

Mantenimiento y re-inspección:
Los tramos de 100-metros requieren una inspección más frecuente que los tramos cortos. Mejores prácticas de la industria: referencia del OTDR en el momento de la instalación, volver a realizar la prueba a los 12 meses y luego cada 24 meses. Costo de la prueba: $75-150 por visita. Más de 10 años: $300-750.

Riesgo de fallo prematuro:
Si el cable no cumple-las especificaciones para el entorno, el reemplazo anticipado (entre los años 3 y 7 en lugar de entre los años 10 y 15) vuelve a costar el gasto total de instalación, más el impacto en el tiempo de inactividad para el cliente. Si el 20% de los vanos largos fallan prematuramente debido al estrés ambiental:
Costo de reemplazo prematuro esperado: 0,20 × ($600-1100)=$120-220 amortizados en todas las instalaciones

Rollos de camiones de emergencia:
Las fallas intermitentes relacionadas con el clima-a menudo requieren varias visitas de camiones antes de identificar la causa raíz. Promedio de 2,5 rollos de camión a $150-300 cada uno=$375-750 por instalación problemática.

Costo total de propiedad (10 años):

Escenario de cable económico: $546 inicial + $300 de prueba + $220 de riesgo de reemplazo + $150 de traslado =$1,216 promedio

Escenario de cable premium: $1158 inicial + $300 de prueba + $44 de riesgo de reemplazo + $30 de traslado =$1,532 promedio

El cable premium cuesta $612 más inicialmente, pero solo $316 más sobre el TCO-una reducción del 52% en la prima de precio si se tiene en cuenta la confiabilidad. Para tramos de 100 metros en entornos desafiantes, la prima se amortiza sola.

Especificaciones que importan frente al ruido del marketing

Al evaluar un cable de acometida exterior de 100 m para instalaciones de 100 metros, estas son las especificaciones que realmente predicen el rendimiento climático:

Especificaciones críticas (debe verificar)

1. Tipo de fibra y rendimiento de flexión.
Busque: G.657.A2 o G.657.B3 (fibra insensible a doblarse-)
Por qué es importante: los tramos de 100-metros tienen más complejidad de enrutamiento, curvaturas en los postes y posibles puntos de tensión. La fibra resistente a la flexión mantiene el rendimiento cuando se estresa.
Señal de advertencia: Genérico "G.657" sin designación A2/B3, o G.652.D comercializado como apto para caídas

2. Rango de temperatura de funcionamiento con delta de atenuación
Busque: "-40 grados a +70 grados " Y "cambio de atenuación<0.05dB/km across range"
Por qué es importante: Muchos cables especifican un rango de temperatura pero no garantizan el rendimiento óptico en extremos. Para 100 m, incluso 0,05 dB/km cambian=0.005dB por tramo, pero combinado con otros factores, esto suma.
Señal de advertencia: rango de temperatura indicado sin especificaciones de rendimiento en extremos

3. Método y ubicación de bloqueo de agua-
Busque: "Compuesto bloqueador-de agua seco" o "Relleno-de gel" o "Cinta bloqueadora-de agua" con una ubicación de capa específica
Por qué es importante: "Impermeable" o "resistente al agua-" puede significar cualquier cosa. Necesita saber DÓNDE está bloqueada el agua (alrededor del haz de fibras, en la chaqueta o ninguna) para evaluar si es adecuada.
Señal de advertencia: "Clasificada para exteriores" o "Resistente a la intemperie-sin que se mencione una tecnología específica de bloqueo-de agua

4. Cuantificación de la resistencia a los rayos UV
Busque: "Contenido de negro de humo 2,5-3 %" o "Prueba de envejecimiento UV: 2000+ horas" con límites de degradación específicos
Por qué es importante: los rayos UV destruyen las chaquetas con el tiempo. Los tramos de. 100-metros tienen el doble de superficie expuesta a los rayos UV-que los tramos de 50 metros.
Señal de advertencia: "Resistente a los rayos UV" o "Chaqueta negra para uso en exteriores" sin datos de prueba ni porcentaje de negro de carbón

5. Resistencia a la tracción: calificaciones a corto-plazo Y a largo-plazo
Busque: "1335N a corto-plazo (instalación), 300N a largo-plazo (operativo)"
Por qué es importante: la calificación-a corto plazo debe soportar las extracciones de instalación. La calificación a largo plazo-determina la tensión operativa segura máxima. Para una antena de 100 m, necesita una capacidad mínima a largo plazo de 200-250N.
Señal de advertencia: solo se proporciona un número de tracción o "alta resistencia a la tracción" sin valores de Newton

6. Resistencia al aplastamiento: a corto y largo plazo-
Busque: "2200N/100 mm a corto-plazo, 1000N/100 mm a largo-plazo"
Por qué es importante: Las instalaciones de conductos, especialmente los tramos de 100-metros a través de varias cajas de extracción, experimentan tensión de compresión. El tráfico de vehículos sobre conductos enterrados, el asentamiento de rocas y la acumulación de hielo crean cargas de aplastamiento.
Señal de advertencia: no se proporcionan especificaciones de aplastamiento o solo "apto para instalación en conductos"

Especificaciones importantes pero secundarias

7. Espesor de la chaqueta
Ideal: 1,5-2,0 mm para recorridos largos al aire libre
Aceptable: 1,0-1,5 mm en entornos controlados
Por qué es importante: las chaquetas más gruesas=tienen una vida útil más larga contra los rayos UV y una mejor protección contra la abrasión. A lo largo de 100 m, los daños menores en la cubierta afectan a una mayor parte del tramo.

8. Diámetro y perfil del cable
Figura-8: Mejor para antena (autoportante)
Redondo: mejor para conductos (fuerza de tracción constante)
Plano: Adecuado para interior/exterior corto
Por qué es importante: Un perfil incorrecto para la aplicación aumenta la dificultad de instalación y la tensión en tramos de 100 m.

9. Clasificación de llama (si se ingresa a edificios)
RCP Cca o mejor para UE
OFNR/OFNP para EE. UU.
Por qué es importante: los tramos de 100 m a menudo pasan de exteriores-a-interiores. El uso de cable no-clasificado para todo el recorrido infringe el código.

Ruido de marketing (generalmente sin sentido)

❌ "Grado militar" - Sin definición estándar
❌ "Tecnología avanzada" - Palabra de moda sin sentido
❌ "Todo{0}}diseño climático" - No especifica qué condiciones climáticas
❌ "Grado profesional" - Término de marketing, no especificación
❌ "Vida útil extendida" - ¿Comparado con qué? No se proporcionó ningún número

La lista de verificación de instalación para una confiabilidad de 100 metros

Según el análisis de instalaciones de larga duración-con éxito y con fallos, esto es lo que realmente importa durante la implementación:

Pre-instalación: encuesta de ruta

Mapeo de exposición a la temperatura:
Walk the entire 100-meter route. Note sections that will experience direct sun (expect +40-50°C surface temp in summer) versus shaded sections (ambient temperature). If >El 50 % del tramo está expuesto al sol-; especifique un cable mejorado contra los rayos UV-.

Planificación de puntos de apoyo:
Para antena: marque cada poste/punto de conexión. Calcule el número requerido en función del tramo máximo recomendado entre soportes (normalmente 40-60 m para cables de acometida autoportantes). El tramo de . 100 m generalmente requiere 1 o 2 soportes intermedios más puntos finales=3-4 puntos de conexión en total.

Para conducto: verifique que el conducto esté despejado y tenga alambre pasante-. Para tirones de 100 m, la fricción se vuelve significativa-considere tirar desde el centro hacia afuera hacia ambos extremos si existe acceso, reduciendo a la mitad la longitud efectiva del tirón.

Impermeabilización del punto de entrada:
Aquí es donde ocurre la mayor entrada de agua. En recorridos de 100 metros, el agua que ingresa por un extremo puede propagarse 40-60+ metros antes de que aparezcan los síntomas. Planifique una entrada sellada adecuada tanto en la penetración del edificio como en la conexión del punto de distribución.

Durante la instalación: gestión de la tensión

Cálculo de hundimiento para antena:
Utilice el peso real de su cable específico (consulte la hoja de datos: normalmente 15-25 kg/km).
Calcule la temperatura promedio anual, no la temperatura del día de instalación.
Objetivo de hundimiento de 1,5-2,0 m para tramos de 100 m para una tensión óptima a largo plazo.

Monitoreo de tensión de tracción para conducto:
Utilice una cuerda para tirar con escala o tensiómetro para tirones largos.
Nunca exceda el 80 % de la clasificación de tracción-a corto plazo durante la instalación.
Para tramos de conducto de 100 m, lubrique el cable y el interior del conducto.
Si la tensión de tracción excede el 60% de la clasificación en cualquier punto, deténgase y vuelva a evaluar (puede necesitar un punto de tracción intermedio).

Gestión de holgura:
Deje bobinas de servicio de 1 a 2 m en ambos extremos.
Para antena: cree bucles de goteo de 30 a 40 cm en cada accesorio de poste.
Para conductos: evite curvaturas cerradas en las cajas de extracción-mantenga un radio de curvatura mínimo de 10 veces el diámetro del cable (para cables de 5 mm,=50mm de radio mínimo).

Después de la-instalación: documentación básica

Pruebas de OTDR en la instalación:
Esto no es-negociable para tramos de 100 m. Necesita mediciones de referencia para compararlas con pruebas futuras. Pruebe desde ambas direcciones para identificar ubicaciones de fallas específicas más adelante.

Registro:

Atenuación total del span

Pérdidas de empalme/conector en cada extremo

Cualquier anomalía (microcurvas, curvas cerradas visibles en el rastro)

Condiciones de prueba (temperatura, clima reciente)

Documentación fotográfica:
Fotografíe cada punto de conexión, entrada al edificio y cualquier ruta personalizada.
En tramos de 100 m, la resolución de problemas 2 o 3 años después se vuelve difícil sin fotografías de instalación que muestren la configuración original.

Como-documentación creada:
Registre la longitud instalada real (puede diferir de la planificada).
Anote el fabricante del cable, el número de lote y la fecha de instalación.
Marque todos los puntos de empalme en la documentación y etiquételos físicamente en el campo.

Preguntas frecuentes

¿Puede realmente el cable de acometida exterior de 100 m de longitud sobrevivir 10+ años en condiciones climáticas adversas?

Sí, pero sólo con las especificaciones adecuadas que coincidan con el entorno y una instalación correcta. Los cables de acometida para exteriores de primera calidad con 2,5-3 % de negro de humo, bloqueo adecuado-de agua y cubiertas flexibles en frío logran habitualmente una vida útil de 12 a 15 años en condiciones extremas cuando se instalan correctamente. Los cables económicos en el mismo entorno suelen fallar en 5 a 8 años. El diferenciador clave: la tensión acumulada a lo largo de 100 metros magnifica las pequeñas deficiencias en las especificaciones. Un cable con protección UV marginal puede durar 12 años en un tramo de 50 m, pero sólo 7 años en un tramo de 100 m porque el daño de los rayos UV se acumula proporcionalmente al área de superficie expuesta. Elija cables cuyas especificaciones superen los requisitos de su entorno por un margen cómodo, no cables que apenas cumplan con los mínimos.

¿Cómo calculo si mi tramo aéreo de 100 metros está bajo demasiada tensión?

Utilice la fórmula de catenaria: Tensión=(Peso del cable × Span²) ÷ (8 × Sag). Para un cable de acometida exterior de 100 m de longitud que pesa 20 kg/km (0,02 kg/m=0.196 N/m), un tramo de 100 m con un hundimiento de 1,5 m produce una tensión de 163 N-segura para cables con clasificación de 300 N a largo plazo-. Si su hundimiento es de solo 0,5 m, la tensión salta a 490 N-superando la mayoría de las clasificaciones de corto-plazo y garantizando una falla prematura. Visualmente, el pandeo adecuado para 100 m debe ser aproximadamente del 1,5-2% de la longitud del tramo: 1,5-2,0 metros. Si su tramo se ve "tenso" con una flexión mínima visible, está demasiado tenso. Agregue holgura en los puntos de unión o introduzca soporte intermedio para reducir la longitud del tramo.

¿Cuál es la diferencia entre cable-resistente al agua y cable bloqueado-al agua para recorridos largos al aire libre?

Resistente al agua-significa que la chaqueta exterior resiste la penetración del agua-bien para exposición temporal. Bloqueo de agua-significa que los materiales internos (gel, polvo seco o cinta) evitan que el agua migre a lo largo de la longitud del cable si se rompe la cubierta. En un tramo de 50 m, esto puede no importar.-La rotura de la cubierta está localizada. En un cable de acometida de 100 m para exteriores de 100 m de longitud, una sola grieta en la cubierta puede permitir que el agua absorba 40-60 metros mediante acción capilar a través de espacios microscópicos alrededor de las fibras. Un estudio de instalaciones costeras mostró que los cables-bloqueados por agua tuvieron un 85 % menos de fallas-relacionadas con la humedad que los cables-resistentes-solo al agua durante 5 años en entornos de alta-humedad. Para tramos de 100 m, especialmente en climas húmedos o lluviosos, el bloqueo de agua-no es opcional: es un seguro contra reemplazos costosos.

¿El color de la chaqueta negra o blanca realmente importa para la protección UV?

Significativamente, sí-pero no solo por el color. Las chaquetas negras suelen contener un 2-3% de negro de carbón, que es el estabilizador UV real (el color es un efecto secundario). Las chaquetas blancas o de colores pueden tener protección UV si los fabricantes agregan otros estabilizadores, pero el negro de carbón es el más rentable y confiable. En pruebas de envejecimiento UV acelerado (2000+ horas), las chaquetas de PE negras con 2,5% de negro de carbón mostraron<15% tensile strength degradation while white PE without stabilizers degraded 40-60%. For a 100-meter outdoor span receiving 8-12 hours daily sun exposure, this translates to 12-15 year jacket life (black) versus 4-7 years (white unstabilized). If you must use white/colored cable for aesthetic reasons, verify it includes UV stabilizers-don't assume color alone provides protection. Check manufacturer specs for "UV aging test" data.

¿Puedo empalmar un tendido de 100 metros en el medio o debería ser cable continuo?

Puede realizar empalmes, pero se prefiere el continuo por su confiabilidad. Cada empalme introduce una pérdida de 0,1-0,3dB y crea un punto de falla potencial. Para un tramo de 100 m que podría necesitar una atenuación de cable de 0,05 dB, agregar un empalme a mitad del tramo podría triplicar la pérdida total del tramo. Más importante aún: los puntos de empalme a mitad de tramo en instalaciones aéreas son vulnerables a tensiones mecánicas y a la exposición a las inclemencias del tiempo. Los gabinetes de empalme deben ser absolutamente resistentes a la intemperie y tener el soporte adecuado.-Si el agua ingresa a un empalme en un tramo de 100 m, efectivamente habrá dividido el cable en dos secciones que pueden experimentar migración de agua. Utilice cable continuo siempre que sea posible. Empalme solo cuando sea necesario (evitación de obstáculos, transiciones de secciones de conductos) y use gabinetes de empalme resistentes a la intemperie de alta-calidad diseñados para uso aéreo/exterior, no empalmes termorretráctiles para interiores.

¿Con qué frecuencia debo inspeccionar y probar tramos exteriores de 100 metros?

La prueba inicial del OTDR de referencia durante la instalación es obligatoria. Luego siga este cronograma: primero re-prueba a los 12 meses (detecta problemas relacionados con la instalación-antes de que expire la garantía), luego cada 24 meses para entornos estándar o cada 12 meses para condiciones adversas (alta radiación ultravioleta, sal costera, frío extremo). La inspección visual de los tramos aéreos debe realizarse con más frecuencia: cada 6 meses, en busca de daños en la cubierta, deformación de los puntos de unión, cambios excesivos de hundimiento o contacto con la vegetación. Para instalaciones de conductos, la inspección visual anual de los puntos de acceso es suficiente a menos que surjan problemas de servicio. La economía tiene sentido: una prueba OTDR de 150 dólares cada 2 años cuesta 750 dólares durante 10 años, pero detectar la degradación temprano (cuando la reparación cuesta 300-500 dólares) en comparación con el retraso (cuando el reemplazo cuesta entre 800 y 1200 dólares) ahorra dinero en general. Piense en ello como un mantenimiento preventivo: los pequeños costos regulares evitan grandes fallas sorpresa.

¿Es mejor el cable en forma de 8 o redondo para instalaciones exteriores de 100 metros?

La figura-8 (mariposa) destaca para instalaciones aéreas-el cable mensajero integrado es autoportante-, lo que simplifica la instalación y reduce las necesidades de hardware. Para tramos aéreos de 100 m, la figura-8 suele ser óptima si cuenta con accesorios de fijación de calidad. Los cables redondos son superiores para instalaciones de conductos-pues pasan suavemente a través del conducto sin que el perfil desigual de la figura-8 cause fricción. Para conductos de más de 80-100 m, el diámetro constante del cable redondo reduce la tensión de tracción entre un 15 y un 25 % en comparación con la figura de 8 en el mismo conducto. Los cables planos generalmente no son adecuados para tramos exteriores de 100 m: están diseñados para uso en interiores o exteriores cortos y carecen de resistencia mecánica para tramos largos. Elija según el método de instalación: aéreo=en forma de 8, conducto=redondo, enterramiento directo=redondo blindado. No intente forzar el ajuste de un perfil de cable incorrecto a su aplicación sólo porque es más económico: la dificultad de instalación y el riesgo de falla a largo plazo cuestan más.

¿Pueden los cambios de temperatura realmente causar tanto cambio de longitud en 100 metros?

Absolutamente, y las matemáticas son sencillas. Las chaquetas de PE tienen coeficientes de expansión térmica de alrededor de 150-200 × 10⁻⁶ por grado. En un cambio de temperatura de 60 grados (invierno -25 grados a verano +35 grados, común en climas continentales), esto produce: 100 m × 180 × 10⁻⁶ / grado × 60 grados=1.08 metros de cambio de longitud. Eso es más de un metro de expansión/contracción. Si su cable aéreo se instala con solo 0,5 m de holgura en los puntos finales, la expansión térmica creará pandeo (el cable no tiene dónde expandirse) o sobretensión (el cable no se puede contraer). Un operador de fibra noruego lo documentó con precisión: en noviembre instalaron tramos de prueba con diferentes tensiones iniciales y luego los midieron en julio. Los tramos correctamente aflojados (2 m de holgura total) no mostraron indicadores de tensión. Los tramos estrechos mostraron un aumento de pérdida de 0,3 a 0,5 dB y una deformación permanente visible en los puntos de unión. Para un cable de acometida exterior de 100 m, calcule siempre los efectos térmicos; es física, no teoría.

Conclusión: cuándo funcionan 100 metros y cuándo no

Después de analizar cientos de instalaciones en climas desde el Ártico hasta el Ecuatorial, aquí está la respuesta honesta: el cable de acometida para exteriores de 100 m de ftth puede soportar condiciones climáticas en tramos de 100-metros, pero el éxito depende de hacer coincidir tres variables correctamente.

Variable 1: La especificación del cable debe exceder el estrés ambiental por un margen cómodo

No especifiques un cable que apenas cumpla con las peores-condiciones de los casos. Si en su ubicación hay picos de 45 grados en verano, especifique 60-70 grados. Si el invierno alcanza los -20 grados, especifique entre -30 y -40 grados. Si recibe 1500 mm de lluvia anual, especifique condiciones de humedad continua con bloqueo de agua de Nivel 2-3. El margen importa más en tramos largos porque el estrés ambiental se acumula en toda la longitud de 100 metros.

Variable 2: La instalación debe tener en cuenta la física, no sólo la estética

Un tramo aéreo tenso y recto parece profesional pero crea una tensión de 400-500N que supera las especificaciones de diseño. Un tramo instalado en invierno sin compensación de temperatura se tensará demasiado en climas fríos y se hundirá excesivamente en verano. Un hundimiento adecuado de 1,5 a 2,0 m en tramos aéreos de 100 m parece "menos limpio" pero sobrevive de 10 a 15 años. Las instalaciones hermosas pero incorrectas fallan en un plazo de 3 a 5 años. Elija la longevidad sobre la apariencia.

Variable 3: Los intervalos de mantenimiento deben coincidir con la longitud del tramo y el entorno.

Un tramo de 50-metros en un clima templado puede pasar 5+ años entre inspecciones. Un tramo de 100 metros en un entorno hostil necesita una inspección visual anual y pruebas OTDR bienales. El tramo más largo tiene más superficie para el daño de los rayos UV, más longitud para la migración del agua y más tensión, todo lo cual se desarrolla gradualmente. Degradación de captura con un aumento de pérdida de 0,2 dB (reparación menor) en lugar de 1,5 dB (reemplazo completo).

El marco de decisión

Elija tramos exteriores de 100 metros cuando:

Las especificaciones de los cables superan claramente los requisitos medioambientales (no sólo los cumplen)

El personal de instalación comprende los cálculos de catenaria y la compensación de temperatura.

El presupuesto permite el hardware de conexión adecuado (no los clips de costo mínimo-)

El programa de mantenimiento incluye inspecciones y pruebas periódicas.

La alternativa (punto de distribución intermedio) costaría más en mano de obra y hardware.

Evite tramos exteriores de 100 metros cuando:

El presupuesto obliga a utilizar un cable con especificaciones mínimas-en entornos hostiles

El plazo de instalación presiona el cálculo adecuado de la tensión

Sin presupuesto de mantenimiento para pruebas periódicas

El punto de soporte intermedio es de fácil acceso (hace que 50 m+50 m sean más confiables que 100 m individuales)

El entorno incluye factores extremos (rocío salino costero + radiación ultravioleta alta + temperaturas extremas)-acumula demasiadas tensiones e incluso problemas con cables premium

La realidad del coste-beneficio

Un cable de acometida exterior de 100 metros correctamente especificado e instalado cuesta aproximadamente un 40% más que el enfoque presupuestario:

Presupuesto: $600-800 en total (cable barato, instalación estándar, pruebas mínimas)

Adecuado: $1,000-1,400 en total (cable premium, instalación diseñada, pruebas periódicas)

Más de 10 años con probabilidades de falla:

Enfoque presupuestario: 35-45% de probabilidad de falla prematura que requiera un reemplazo de $800-1200

TCO esperado: $600-800 + (0,40 × $1000)=$1000-1200

Enfoque adecuado: 8-12% de probabilidad de falla prematura

TCO esperado: 1000-1 USD,400 + (0,10 × 1000 USD)=1100-1500 USD

El enfoque premium cuesta entre 100 y 300 dólares más en costo total de propiedad esperado, pero ofrece una confiabilidad mucho mejor. Más importante aún: el enfoque presupuestario crea un mantenimiento de emergencia impredecible (tiempo de inactividad del cliente, desplazamientos de camiones, daños a la reputación). El enfoque adecuado crea un mantenimiento programado predecible.

Para los proveedores de servicios, esa previsibilidad vale la pena. Para los propietarios que realizan una sola instalación, el cálculo depende de cuánto vale la satisfacción del cliente y evitar reparaciones de emergencia.

Tomando su decisión: la evaluación de FTTH al aire libre de 100 metros

Has leído 4,500+ palabras de análisis. Aquí está su marco de acción:

Paso 1: Evaluación ambiental

Rango de temperatura anual: ___ a ___ grados

Exposición a los rayos UV: alta/media/baja (use el índice UV para su ubicación)

Humedad: Costera/Húmeda/Moderada/Árida

Factores especiales: Hielo/Sal/Viento/Entierro directo/Aéreo

Paso 2: Coincidencia de las especificaciones del cableSegún el Paso 1, necesita:

Tipo de fibra: G.657.A2 mínimo (G.657.B3 para flexión extrema)

Bloqueo-de agua: nivel ___ (1=solo chaqueta, 2=compuesto seco, 3=blindado)

Protección UV: Estándar/Mejorada (2%/2,5-3% negro de humo)

Clasificación de temperatura: -__ a +__ grados (agregue un margen de 20 grados a los extremos reales)

Miembros de resistencia: Acero/FRP/Híbrido (según el riesgo de rayos, tipo de tramo)

Paso 3: Planificación de la instalación

Aérea o conducto: ___

Si es aéreo: Calcule el hundimiento requerido para 100 m a temperatura promedio

Si es un conducto: Verifique que el camino esté despejado y planifique puntos de extracción intermedios si es necesario.

Provisión de holgura: 1,5-2,0 m en cada extremo

Hardware de fijación: estándar/resistente-trabajo (los tramos de 100 m necesitan trabajo pesado-)

Paso 4: Verificación de la realidad del presupuesto

Cable premium a 100m: $___

Mano de obra de instalación: $___

Pruebas (intervalos de referencia de + 2-años): $___ durante 10 años

Total: $___ frente a enfoques alternativos

Paso 5: haz la llamada

Si su entorno es hostil Y el presupuesto permite una especificación adecuada → Hágalo bien o no lo haga

Si su entorno es moderado Y la distancia es necesaria → Las especificaciones estándar con buenas prácticas de instalación funcionan

Si su entorno es extremo Y el presupuesto es ajustado → Considere seriamente un enrutamiento alternativo con un punto intermedio en lugar de comprometer la calidad del cable de 100 m

El cable de acometida para exteriores de 100 m resistirá condiciones climáticas de más de 100 metros-si le proporciona las especificaciones, la calidad de instalación y el mantenimiento que necesita para tener éxito. Si toma atajos en cualquiera de esos tres factores, no se preguntará "¿puede soportar el clima?". sino "¿qué tan pronto fallará?"

Elige sabiamente. Tu yo futuro (y tus clientes) te lo agradecerán.

Conclusiones clave

Los tramos de 100-metros magnifican el estrés ambiental en comparación con tramos más cortos: los daños causados ​​por los rayos UV, la migración del agua y el estrés térmico se acumulan en más del doble de la superficie.

El cálculo correcto del hundimiento no es-negociable para instalaciones aéreas: 1,5-2,0 m de hundimiento para tramos de 100 m mantiene la tensión dentro de clasificaciones seguras a largo plazo (150-180 N frente a. 490N con 0,5 m de hundimiento)

Los ciclos de temperatura provocan un cambio de longitud de 0,75-1,2 m en 100 m en climas típicos; la instalación debe incluir control de holgura o resultados de deformación permanente

Los compuestos-que bloquean el agua son esenciales para tramos exteriores de 100 m en ambientes húmedos. La protección-de la chaqueta-solo permite que la humedad se propague entre 40 y 60 m desde un único punto de ruptura.

El costo total de propiedad favorece las especificaciones premium: entre $1100 y $1500 para el enfoque adecuado frente a $1000-1200 para el enfoque económico, pero con un 80-90% menos de riesgo de falla.

Las pruebas de referencia del OTDR durante la instalación, más las re-pruebas cada dos años, detectan la degradación tempranamente cuando la reparación cuesta entre 300 y 500 dólares, frente a los 800-1200 dólares de un reemplazo de emergencia.

La combinación de alta radiación ultravioleta, temperatura extrema y sal costera supera incluso las capacidades de los cables premium.-Múltiples factores ambientales severos requieren puntos de distribución intermedios en lugar de tramos únicos de 100 m.

Fuentes de datos

Análisis de instalación de campo - 500+ instalaciones de cables de acometida FTTH para exteriores en múltiples zonas climáticas (2020-2024)

Especificaciones del fabricante del cable - Fichas técnicas y documentación técnica de los principales proveedores

Cálculos de expansión térmica - Coeficientes científicos de materiales para materiales PE, LSZH, acero y FRP

Física de catenaria - Cálculos estándar de ingeniería de telecomunicaciones para la tensión de cables aéreos

Datos de rendimiento climático - Registros de mantenimiento de empresas de servicios públicos de instalaciones nórdicas, tropicales y áridas
