La fibra de mantenimiento de polarización-, o fibra PM, es un tipo de fibra óptica monomodo-diseñada para preservar dos ejes de polarización ortogonales bien-definidos. Esa función adicional la hace más exigente que la fibra monomodo-convencional en casi todas las etapas de su ciclo de vida. La fabricación tiene que crear y controlar una birrefringencia estable; el empalme tiene que alinear tanto los núcleos ópticos como los ejes de polarización; los conectores necesitan una relación controlada entre el eje de la fibra y la clave del conector; y se debe verificar el rendimiento de polarización del conjunto terminado en lugar de la pérdida de inserción únicamente.
Es por eso que simplemente especificar fibra PM no garantiza que un sistema terminado mantendrá bien la polarización. La fibra, el empalme, el conector, el proceso de ensamblaje y el método de prueba contribuyen al índice de extinción de polarización final, o PER.
¿Qué diferencia la polarización-la fibra de mantenimiento de la fibra monomodo-estándar?
en ordinariofibra monomodo-, la principal preocupación en materia de transmisión es mantener la luz en el modo espacial fundamental con baja atenuación y dispersión aceptable. Los dos estados de polarización ortogonal no están intencionalmente separados lo suficiente como para evitar que las perturbaciones ambientales cambien el estado de polarización.

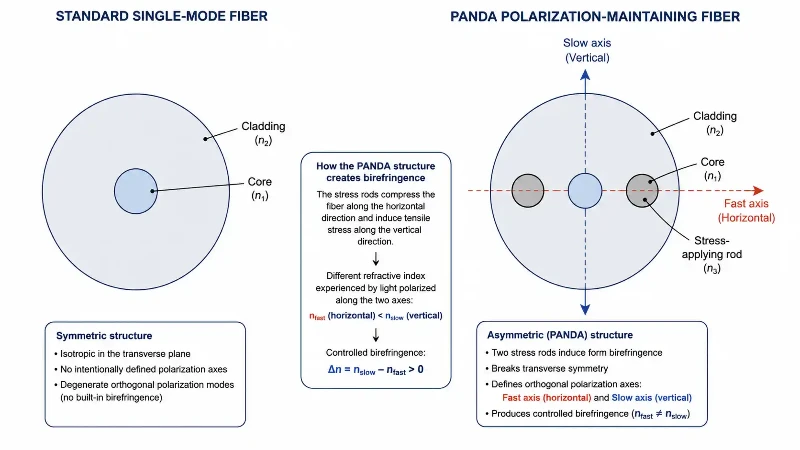

La fibra PM se hace deliberadamente birrefringente. Sus dos ejes de polarización principales, comúnmente llamados eje rápido y eje lento, tienen diferentes índices de refracción efectivos. Cuando se lanza luz linealmente polarizada a lo largo de un eje principal, la birrefringencia ayuda a suprimir el acoplamiento en el eje ortogonal. La distancia sobre la cual los dos modos de polarización acumulan una diferencia de fase de 2π se llamaduración del tiempo; una duración de latido más corta generalmente corresponde a una birrefringencia más fuerte.
La fibra PM pertenece a la familia más amplia defibra óptica, pero su geometría y criterios de aceptación son más especializados. La IEC publica una especificación seccional dedicada a la polarización-manteniendo fibras enCEI 60793-2-70, lo que refleja el hecho de que la fibra PM tiene requisitos que van más allá de los de la fibra monomodo-de uso general-.
¿Por qué la fibra PM es más difícil de fabricar?
El desafío de fabricación comienza con la estructura que crea la birrefringencia. En una fibra PM común-tipo PANDA, por ejemplo, las regiones de aplicación de tensión-se colocan en lados opuestos del núcleo. Después de estirar y enfriar el vidrio, la tensión diferencial producida por estas regiones crea una fuerte birrefringencia inducida por tensión-. Otros diseños de PM pueden utilizar diferentes geometrías de tensión o asimetría estructural, pero el mismo objetivo de ingeniería permanece: crear dos ejes principales estables y mantener sus propiedades consistentes a lo largo de la fibra.
En comparación con la fibra monomodo-estándar, el fabricante tiene que controlar varias variables adicionales:
- Estrés-aplicando geometría:el tamaño, la posición, la simetría y la composición de las regiones productoras de tensión-influyen en la birrefringencia resultante.
- Alineación entre el núcleo-y-la estructura:el núcleo óptico debe permanecer posicionado con precisión en relación con la estructura de tensión de modo que los ejes principales sean predecibles.
- Birrefringencia y duración del latido:Las condiciones de dibujo, la composición del vidrio, la geometría y la tensión residual pueden cambiar el comportamiento de mantenimiento de la polarización.
- Consistencia del eje:la orientación y simetría de la estructura interna deben permanecer estables a lo largo de la longitud fabricada.
- Dibujar-estabilidad del proceso:La variación dimensional o térmica durante el dibujo puede afectar tanto a las propiedades ópticas ordinarias como al campo de tensión responsable del mantenimiento de la polarización.
- Control de calidad adicional:las medidas geométricas por sí solas no son suficientes; Las propiedades relacionadas con la polarización-también deben caracterizarse en condiciones definidas.
Estos controles adicionales ayudan a explicar por qué la fibra PM requiere una disciplina de proceso más estricta que la fibra estándar. Los antecedentes generales sobre la producción de fibra se pueden encontrar en el libro de Hengtong.Descripción general de la fabricación de cables de fibra óptica., mientras que la fibra PM añade el desafío aparte de controlar la propia estructura birrefringente.
¿Por qué es más difícil empalmar fibras PM?
Al empalmar fibras monomodo-ordinarias, la tarea de alineación esencial es alinear los dos núcleos con precisión lateral y angular antes de la fusión. Con la fibra PM, la alineación del núcleo es sólo una parte del trabajo. Los ejes rápido y lento de las dos fibras también deben estar alineados en rotación.
Si los núcleos están centrados pero los ejes principales giran entre sí, parte de la potencia óptica lanzada a un eje de la primera fibra se acopla al eje ortogonal de la segunda fibra. El empalme puede mostrar una baja pérdida de inserción y al mismo tiempo producir una diafonía de polarización inaceptable. Es por eso que una estimación de pérdida de empalme-convencional no puede por sí sola confirmar un buen empalme PM.
Los empalmadores de fusión especializados pueden utilizar-imágenes de vista lateral u otros métodos de análisis de perfil-para identificar la estructura interna de PM y luego rotar una o ambas fibras antes de la fusión. El método exacto de obtención de imágenes y alineación depende del diseño de la fibra y de la empalmadora. Por ejemplo, FujikuraDocumentación FSM-100Pdescribe etapas de rotación y alineación basada en perfiles-para fibra PM, lo que ilustra por qué el trabajo de PM a menudo necesita equipos más allá de una empalmadora de alineación básica-.
Para obtener una introducción más amplia a la preparación-de empalmes por fusión y al control de procesos, consulte el artículo de Hengtong.guía para empalmar fibra óptica. Las aplicaciones PM agregan el requisito del eje-rotación además de esos pasos de preparación estándar.
¿Cómo afecta la desalineación angular a la relación de extinción de polarización?
En un empalme idealizado donde el error del eje de rotación es la única fuente de diafonía, un ángulo de desalineación θ divide la potencia óptica aproximadamente según cos²θ en el eje deseado y sen²θ en el eje ortogonal. Bajo esa suposición simplificada, el límite PER causado únicamente por la desalineación del eje es:
POR ≈ 20 log10(cuna θ)
La relación no es lineal, por lo que unos pocos grados pueden importar sustancialmente cuando el PER objetivo es alto.
| Desalineación del eje | Límite PER idealizado solo por desalineación |
|---|---|
| 0,5 grados | Aproximadamente 41,2 dB |
| 1 grado | Aproximadamente 35,2 dB |
| 2 grados | Aproximadamente 29,1 dB |
| 3 grados | Alrededor de 25,6 dB |
| 5 grados | Aproximadamente 21,2 dB |
Estos valores son ilustraciones teóricas, no resultados de empalme garantizados. El PER real también puede estar limitado por la polarización de la fuente, la birrefringencia imperfecta de la fibra, la tensión local, la flexión, el calentamiento del empalme, la codificación del conector, la concatenación de componentes y la configuración de medición. Un trabajo experimental publicado por Optica ha identificadodesalineación angular geométrica del eje birrefringentecomo causa de extinción-proporción de degradación después de la fusión.
¿Por qué los conectores de fibra PM requieren alineación clave?

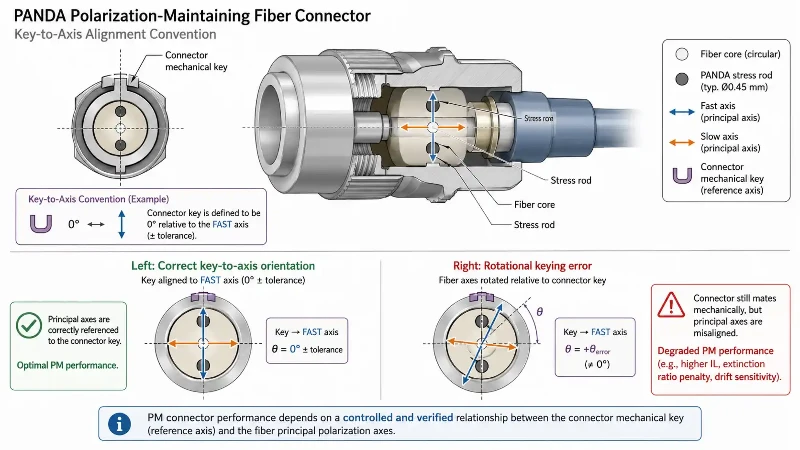

Un conector PM necesita más que un buen centrado del núcleo y un extremo limpio. Su llave mecánica debe tener una relación angular controlada con un eje principal específico de la fibra. De lo contrario, dos conectores pueden acoplarse mecánicamente mientras sus ejes de polarización permanecen desplazados rotacionalmente.
Por lo tanto, la convención clave debe definirse en la especificación del ensamblaje. Dependiendo del producto y fabricante, la clave puede estar referenciada al eje lento o al eje rápido; No es seguro asumir que todas las asambleas de PM siguen la misma convención. El requisito relevante es que la convención especificada se conozca, se fabrique de manera consistente y se verifique.
Esto se formaliza enCEI 61300-3-55, que cubre la relación de extinción de polarización, la orientación del eje principal-y la precisión de la codificación del conector para la polarización-manteniendo componentes ópticos pasivos.
El mismo principio se aplica a completarconjuntos de cables de fibra óptica: la geometría del conector, la orientación del eje, el alivio de tensión, el enrutamiento y las pruebas pasan a formar parte de la cadena de rendimiento de polarización-terminada.
Por qué una baja pérdida de empalme no significa necesariamente un buen rendimiento de PM
Un empalme puede verse excelente en una empalmadora por fusión convencional y aun así tener un rendimiento de polarización deficiente. Esto se debe a que la pérdida de inserción y el PER miden diferentes modos de falla.
- Pérdida de inserciónIndica principalmente cuánta potencia óptica total se pierde a través de la articulación.
- PORindica con qué fuerza el poder permanece concentrado en el eje de polarización previsto en relación con el eje ortogonal.
Un pequeño error de rotación puede transferir energía entre los dos ejes PM sin causar una gran pérdida de energía total-. Por este motivo, los conjuntos de PM deben aceptarse según los criterios ópticos convencionales y los criterios específicos de polarización-cuando la aplicación los requiera.
¿Qué se debe verificar después del empalme y la conectorización?
Un plan práctico de calidad de la fibra PM-debe definir las condiciones de medición antes de que comience la producción. Como mínimo, la especificación debe indicar la longitud de onda operativa, la condición de lanzamiento, el PER requerido, la convención del eje del conector-y si el requisito se aplica a un componente individual o al conjunto completo.
Los elementos de verificación útiles pueden incluir:
- pérdida de inserción en la longitud de onda especificada;
- relación de extinción de polarización del conjunto terminado;
- orientación clave-a-eje para productos conectorizados;
- empalme-alineación de ejes o configuración de programa de empalme validado-;
- inspección de las terminaciones y limpieza del conector;
- repetibilidad después de la manipulación, enrutamiento o exposición ambiental cuando sea relevante para la aplicación.
Hengtongrecurso de prueba de cable de fibra ópticaproporciona una referencia interna útil para la función más amplia de la verificación en la producción de cables ópticos-. Para productos PM, el plan de prueba debe incluir adicionalmente las métricas de polarización requeridas por la aplicación.
Fibra monomodo estándar-frente a fibra PM: ¿qué cambios hay en la producción?
| Área de proceso | Fibra monomodo-estándar | Polarización-Mantenimiento de la fibra |
|---|---|---|
| Estructura de fibra | La geometría del núcleo y del revestimiento son el foco óptico principal | Geometría central más una estructura birrefringente controlada. |
| Alineación de empalme | La alineación central es el requisito principal | Alineación central más alineación del eje principal-de rotación |
| Conectorización | Predominan la geometría del núcleo/virola y la calidad de la cara final- | Esos requisitos más la orientación controlada de la clave-a-eje |
| Pruebas de aceptación | Normalmente atenuación, pérdida de inserción, pérdida de retorno, geometría y comprobaciones ópticas relacionadas. | Comprobaciones convencionales más PER y, cuando se especifique, verificación de eje/codificación |
| Sensibilidad del proceso | La desalineación aparece principalmente como pérdida óptica. | La desalineación rotacional puede degradar el PER incluso cuando la pérdida sigue siendo baja |
Un flujo de trabajo práctico para conjuntos de fibras PM
- Definir el requisito óptico.Especifique la longitud de onda, el tipo de fibra, el PER objetivo, la pérdida de inserción aceptable, el entorno operativo y la longitud del ensamblaje.
- Defina la convención del eje.Indique si la llave del conector u otra referencia mecánica corresponde al eje rápido o al eje lento.
- Utilice un método de alineación apropiado.Seleccione equipos y programas de empalme adecuados para la estructura de PM particular en lugar de asumir que un método de obtención de imágenes funciona para cada diseño.
- Controlar el manejo y el enrutamiento.Evite tensiones innecesarias, flexiones o torsiones excesivas que puedan complicar el comportamiento de polarización.
- Verifique el ensamblaje completo.Mida las propiedades importantes a nivel del sistema, especialmente PER cuando la pureza de la polarización es un requisito funcional.
- Registre las condiciones.Un número PER es mucho más útil cuando se documentan la longitud de onda, las condiciones de lanzamiento, el equipo y la configuración de la prueba.
Cómo obtener una fibra PM o un conjunto de fibra personalizado de manera más efectiva
Para proyectos sensibles a la polarización-, la compra debe estar motivada por una especificación técnica en lugar de una solicitud genérica de "fibra PM de alta-calidad". Antes de realizar un pedido, solicite al proveedor que confirme el diseño de la fibra, la longitud de onda operativa, la longitud-de latido o el requisito de birrefringencia cuando corresponda, el tipo de conector, la convención de eje-a-clave, el PER objetivo, el límite de pérdida-de inserción, los requisitos de empalme y el informe de prueba que acompañará al ensamblaje.
Si el proyecto requiere una construcción no-estándar, Hengtongcable de fibra óptica personalizadoEl recurso es un punto de partida relevante para discutir dimensiones, materiales, configuración de ensamblaje y requisitos de prueba. Para una aplicación específica de PM-, el siguiente paso importante es proporcionar al equipo de ingeniería los requisitos de polarización y alineación de ejes-para que los criterios de capacidad y aceptación puedan confirmarse antes de la producción.
Para analizar las especificaciones del proyecto, los dibujos, la cantidad, la configuración del conector o los requisitos de prueba, utilice el sitio web de Hengtong.pagina de contacto.
Preguntas frecuentes sobre la fabricación y el empalme de fibras PM
¿Se puede empalmar fibra PM con una empalmadora por fusión estándar?
Una empalmadora por fusión básica puede fusionar físicamente el vidrio, pero eso no significa que pueda producir un empalme de alto-PER PM. Si la máquina no puede identificar y alinear rotacionalmente los ejes principales con suficiente precisión, el empalme puede tener una pérdida de inserción aceptable pero una relación de extinción de polarización deficiente. Por lo tanto, el equipo necesario depende del diseño de la fibra PM-y del objetivo de PER.
¿Qué sucede si los núcleos están alineados pero los ejes PM no?
Algunas potencias se acoplan desde el eje de polarización previsto al eje ortogonal. La potencia total transmitida puede permanecer alta, por lo que las mediciones de pérdida de empalme-normales pueden pasar por alto el problema, mientras que el PER se degrada.
¿Cuánta desalineación del eje es aceptable?
No existe un ángulo universal único para cada proyecto. El error permitido depende del sistema PER requerido y de otras fuentes de diafonía de polarización. En el modelo de eje idealizado-error-solo, aproximadamente 2 grados de discrepancia ya corresponden a un límite PER cercano a 29 dB. Un ensamblaje real puede funcionar peor porque se combinan múltiples fuentes de error.
¿Qué indica la clave en un conector PM?
Proporciona una referencia angular mecánica relacionada con uno de los ejes principales de la fibra. La convención exacta del eje-rápido o del eje lento-debe estar definida por la especificación del producto; no debe asumirse sin documentación.
¿El uso de fibra PM garantiza automáticamente el mantenimiento de la polarización?
No. La fibra PM proporciona la guía de ondas birrefringente necesaria para preservar la polarización a lo largo de un eje principal, pero el rendimiento del sistema también depende de la alineación del lanzamiento, los empalmes, los conectores, la flexión y la tensión, las interfaces de los componentes y las condiciones de medición. Por lo tanto, el mantenimiento de la polarización es un resultado a nivel de conjunto-y de sistema-, no simplemente una etiqueta de material.
Conclusión
El mantenimiento de la polarización-de la fibra es más exigente porque añade un segundo problema de alineación a la fibra óptica ordinaria: los ejes de polarización deben permanecer controlados al igual que el núcleo óptico. La fabricación debe crear una estructura birrefringente estable, el empalme debe preservar la orientación del eje, los conectores deben mantener una relación clave-con-eje definida y los ensamblajes terminados deben someterse a pruebas de PER en condiciones específicas.
Para los equipos de ingeniería, la lección práctica es simple: no evalúe una solución PM únicamente por la hoja de datos de la fibra o la pérdida de empalme. Defina la convención del eje, controle el proceso de ensamblaje y verifique el rendimiento de la polarización en el nivel donde realmente se utilizará el componente.
