¿Puede el cable de fibra óptica con clasificación Riser cumplir con los códigos?
El cable de fibra óptica con clasificación vertical cumple con los códigos de construcción cuando se instala en huecos verticales, huecos de ascensores y espacios no-plenum entre pisos. Estos cables se prueban específicamente según los estándares UL 1666 y cumplen con los requisitos del artículo 770 de NEC para evitar la propagación de incendios en aplicaciones ascendentes.
Comprensión de los requisitos de certificación del cable vertical
Los cables de fibra óptica con clasificación vertical llevan la designación OFNR (elevador de fibra óptica no conductora), que indica que han pasado pruebas específicas de resistencia al fuego. La certificación requiere que los cables cumplan con los estándares ANSI/UL 1666, que prueban las características de propagación de llamas en ejes verticales. Esta prueba garantiza que el cable no actuará como conducto para que el fuego se propague entre pisos.
El Código Eléctrico Nacional rige dónde se pueden instalar legalmente estos cables. Los cables de fibra con clasificación vertical no deben transmitir llamas de un piso a otro cuando se colocan verticalmente en el hueco de un edificio y no se pueden instalar en espacios plenum. La distinción es importante porque el uso del tipo de cable incorrecto en un espacio determinado genera tanto responsabilidad legal como riesgos genuinos de seguridad.
Las pruebas UL 1666 someten los cables a altas temperaturas en una configuración vertical que simula las condiciones reales del edificio. La prueba mide la altura de propagación de la llama, la tasa de liberación de calor, la densidad del humo y el comportamiento de combustión, con criterios de aprobación/fallo basados en la longitud de la combustión y la duración de la combustión sostenida. Los cables que no pasan esta prueba no pueden llevar legalmente la designación OFNR.
Donde el cable vertical cumple con el código

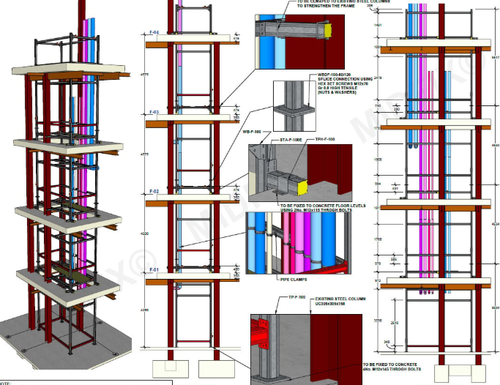

Un tubo ascendente es un espacio vertical dentro de un edificio que se extiende entre varios pisos, como el hueco de un ascensor o cualquier otro conducto vertical, que se utiliza para distribuir servicios públicos como líneas de agua y cableado de comunicaciones. Estos espacios se diferencian fundamentalmente de los espacios plenum porque no forman parte de los sistemas de circulación de aire HVAC.
Los cables verticales cumplen con el código en varios escenarios específicos:
Corredores verticales entre plantas.en pozos o conductos dedicados que no manejan aire ambiental. Los cables instalados en tramos verticales que recorran más de un piso o en un pozo deben ser al menos del tipo OFNR. Esto cubre la mayoría de las instalaciones troncales de edificios de varios-pisos donde los cables conectan armarios de telecomunicaciones en diferentes pisos.
Salas de equipos y armarios de telecomunicaciones.que son autónomos-y no se utilizan para retorno aéreo. Para el cableado de comunicaciones, el elevador podría ser una habitación separada en cada piso o una habitación compartida con equipos eléctricos, pero la habitación es autónoma-y no se usa para recircular aire al sistema HVAC. Se aplican requisitos contra incendios menos estrictos porque el humo no circularía rápidamente por el edificio.
Cavidades y rodapiés en las paredesen edificios comerciales donde los cables corren verticalmente. El factor clave es si el espacio participa en la circulación del aire. Si no es así, el cable vertical cumple con el requisito del código.
Un punto crítico: se puede usar un cable plenum en un espacio ascendente, pero generalmente no se puede usar un cable ascendente en un espacio plenum. Esta jerarquía de sustitución existe porque los cables plenum exceden los estándares de resistencia al fuego de los elevadores.
Cuando el cable vertical no cumple con el código
Los espacios plenum representan la ubicación principal donde el cable vertical no cumple con los requisitos del código. Los plenos son parte de un sistema HVAC, y a menudo incluyen espacios abiertos sobre los techos o debajo de los pisos, y debido a que los plenos se utilizan para el retorno y la circulación del aire, tienen estrictos requisitos de seguridad contra incendios.
Los espacios plenum son capaces de propagar rápidamente el fuego y el humo debido a que son ricos en oxígeno, lo que hace que el material de la cubierta del cable sea fundamental. Los cables verticales utilizan materiales-retardantes de llama que se auto-extinguen, pero no cumplen con los requisitos más estrictos de bajo-humo y toxicidad reducida-para aplicaciones plenum.
Las consecuencias de instalar cables verticales en espacios plenum se extienden más allá de las violaciones del código. Si se utilizan cables con clasificación vertical-en un espacio plenum donde se deberían haber instalado cables con clasificación CMP-, el humo y los vapores de los cables quemados podrían ingresar al sistema HVAC y extenderse por todo el edificio. Este escenario transforma un incendio localizado en una emergencia-que abarca todo el edificio.
Las ubicaciones específicas donde el cable vertical no cumple con el código incluyen:
Plenums de falso techodonde el espacio sobre las placas del techo sirve como ruta de retorno de aire. Incluso si el área se parece a un espacio que no es-plenum, su función en el sistema HVAC determina los requisitos de cable.
Plenums de suelo elevadoSe encuentra comúnmente en centros de datos y edificios comerciales. El espacio plenum es un espacio sobre los falsos techos de un edificio o debajo de un sistema de piso elevado que está reservado para la circulación del aire. Estos requieren cables clasificados OFNP-.
Conductos HVAC y cámaras de tratamiento de aire.. En las cámaras de aire solo se pueden utilizar cables de fibra con clasificación plenum, sin excepciones para este requisito.
Especificaciones del artículo 770 del NEC
El artículo 770 del Código Eléctrico Nacional establece el marco completo para las instalaciones de cables de fibra óptica. Al instalar cables de fibra óptica, los requisitos para los métodos de cableado se encuentran en el Art. 770, y solo cuando el Art. 770 hace referencia a las secciones del Capítulo 2 y el Art. 300 se aplican a los cables y canalizaciones de fibra óptica.
El artículo establece una jerarquía clara para la sustitución de cables. Un cable con una designación superior se puede sustituir por un cable con una designación inferior; por ejemplo, se puede utilizar un cable tipo OFNP en aplicaciones verticales porque cumple con los requisitos más estrictos del uso de plenum. Esto permite a los instaladores estandarizar el cable plenum si así lo desean, aunque la diferencia de costos hace que esta decisión se deba principalmente a la gestión de inventario más que a una necesidad técnica.
Específicamente para instalaciones de elevadores, NEC 770.179(B) cubre los requisitos de listado. Los cables deben ser del tipo OFNR listado en UL-de acuerdo con las secciones 770-179(B) y 770-154(B) de NEC para su uso en tramos verticales en huecos verticales de edificios o de piso a piso. El requisito de inclusión significa que no se pueden utilizar cables no incluidos más allá de la zona de transición de entrada de 50 pies.
Las clasificaciones de temperatura también influyen en el cumplimiento del código. Los cables de fibra óptica deben cumplir con estándares específicos de identificación y marcado, incluida una temperatura nominal mínima de 60 grados (140 grados F). La mayoría de los cables verticales superan este mínimo, pero la verificación sigue siendo importante para entornos extremos.
El código también aborda las instalaciones mixtas. Los cables de fibra óptica no conductores pueden ocupar una bandeja de cables o canalización con conductores para luz eléctrica, potencia y circuitos de Clase 1. Esta flexibilidad ayuda en situaciones de modernización donde los caminos existentes contienen cables de alimentación.
Código de identificación-Cable vertical compatible
La cubierta del cable proporciona confirmación visual inmediata del cumplimiento del código. Las especificaciones del cable de fibra óptica y las leyendas impresas en la cubierta utilizan abreviaturas OFNR o FT4 para indicar el estado del elevador, siendo FT4 el equivalente canadiense. Esta marca debe aparecer a intervalos regulares a lo largo de la longitud del cable.
Más allá de la marca OFNR básica, designaciones adicionales indican propiedades mejoradas:
OFNR LSZHLos cables combinan una resistencia al fuego vertical con características de bajo-humo y cero-halógenos. El material de la cubierta del cable LSZH no es -halogenado y retardante de llama, y generalmente se encuentra en cables de fibra ascendente y plenum porque el LSZH genera poco humo, baja toxicidad y tiene características de baja corrosión. Estos cables cuestan más pero brindan seguridad adicional en espacios ocupados.
Cables verticales para interior/exteriorLlevan clasificaciones duales tanto para protección ambiental como para resistencia al fuego. El diseño de protección ajustada-para interiores y exteriores permite que los cables se instalen en ubicaciones dentro de la columna vertebral del edificio y entre-edificios del campus sin costosas transiciones entre tipos de cables. Esto elimina los empalmes de entrada cuando los cables pasan del exterior al interior del edificio.
La marca de listado UL en sí es importante. Los cables sin la certificación UL adecuada pueden reclamar clasificación vertical pero no se han sometido a las pruebas requeridas. Dos laboratorios principales realizan la mayoría de las pruebas de cables plenum: Underwriters' Laboratories (UL) y Electrical Testing Laboratories (ETL). Verifique los números de producto en los sitios web de UL o ETL antes de comprarlos.
La codificación de colores no proporciona ninguna indicación de la clasificación contra incendios. Los cables verticales tienen un diámetro mayor y los códigos de colores son más vívidos que en los cables plenum, pero el color se relaciona con el tipo de fibra (monomodo versus multimodo) más que con el rendimiento contra incendios.
Compensaciones entre costo y rendimiento-
La diferencia de precio entre los cables de fibra vertical y plenum varía significativamente de las alternativas de cobre. A diferencia de los cables que no son-de fibra, los cables plenum de fibra óptica suelen tener un precio bastante cercano al de los cables verticales, porque los cambios de componentes que generalmente no son necesarios para los cables de fibra óptica significan que el costo de los cables plenum de fibra tiende a ser más cercano al de los cables verticales de fibra óptica.
Esta estrecha diferencia de precios influye en las decisiones de compra. Muchos contratistas e instaladores optan por tener a mano únicamente el cable plenum para reducir los requisitos de almacenamiento y optimizar el inventario. La prima del 20-30 % para el pleno sobre el elevador parece razonable cuando se compara con la flexibilidad de usar un tipo de cable en cualquier ubicación.
Las características de rendimiento siguen siendo idénticas entre las clasificaciones de elevador y pleno. La designación de resistencia al fuego afecta sólo al material de la cubierta, no a la fibra óptica del interior. Las designaciones CL/CM, CMP y CMR solo se refieren a la clasificación de la cubierta del cable y sus propiedades de resistencia al fuego- y no influyen en las capacidades de transmisión de datos del cable. Las características de ancho de banda, atenuación y dispersión dependen del tipo de fibra, no de la resistencia al fuego.
Los procedimientos de manipulación e instalación no difieren entre los cables verticales y plenum. Un cable OM3 dúplex-con clasificación vertical se ve casi exactamente igual que un cable OM3 dúplex -con clasificación plenum, y se manejan y terminan de la misma manera. Los técnicos no necesitan cambiar sus técnicas según la clasificación contra incendios.
Escenarios comunes de infracción de código
Comprender dónde suelen cometer errores los instaladores ayuda a prevenir infracciones. El error más frecuente consiste en identificar erróneamente los espacios plenum. Lo que parece ser un falso techo estándar podría en realidad funcionar como una ruta de retorno de aire, lo que requeriría un cable plenum en lugar de un cable vertical.
Los inspectores de edificios se centran en áreas específicas. Los inspectores de edificios locales suelen ser electricistas que han ascendido de rango; conocen la construcción de edificios y el Código Eléctrico Nacional, pero es posible que no estén familiarizados o no tengan conocimientos sobre cuestiones de cableado de fibra-óptica y telecomunicaciones. Esta brecha de conocimiento tiene doble sentido:-algunos inspectores pueden aprobar incorrectamente el cable vertical en espacios plenum, mientras que otros pueden exigir cable plenum donde el vertical sería suficiente.
Los largos recorridos de cables que atraviesan múltiples tipos de espacios crean complejidad. Una única ruta de cable podría atravesar las salas de equipos (donde el cable ascendente cumple con el código), luego a través de un techo plenum (que requiere un cable plenum) y luego descender por un eje ascendente (donde el cable ascendente es suficiente). Si se trata de un tendido de cable largo entre diferentes áreas de un edificio, usar un cable plenum significa que no es necesario volver a terminarlo en una caja de conexiones para cambiar entre cables verticales y plenum.
Las instalaciones de modernización en edificios antiguos presentan desafíos especiales. Los edificios construidos antes de los códigos de incendio modernos pueden tener clasificaciones espaciales ambiguas. Es posible que el sistema HVAC se haya modificado con el tiempo, cambiando espacios no-plenum a espacios plenum sin actualizar la infraestructura de cableado.
Los requisitos de documentación también hacen tropezar a los instaladores. Si no termina algunos cables porque son para uso futuro, asegúrese de identificar cada uno con una etiqueta que pueda soportar el entorno involucrado. Los cables abandonados que no se retiran o etiquetan correctamente generan violaciones del código incluso si los cables activos cumplen con los requisitos.
Aplicaciones residenciales versus comerciales
Los requisitos del código difieren sustancialmente entre entornos residenciales y comerciales. Para viviendas de 2 pisos o menos, todo lo que se necesita es cableado de uso general que no sea -huella, incluso en lo que se consideraría un espacio pleno en edificios comerciales, porque generalmente tiene salida desde cualquier habitación habitable.
Las casas unifamiliares-y los dúplex funcionan con estándares relajados porque los ocupantes pueden evacuar rápidamente a través de múltiples salidas. El perfil de riesgo difiere del de un-edificio de oficinas de gran altura, donde la evacuación lleva más tiempo y hay más personas en riesgo.
Las comunidades multi-familiares y de condominios generalmente deben seguir los códigos comerciales, lo que reintroduce los requisitos de cables verticales para tramos verticales. Un edificio de apartamentos de cuatro-pisos requiere los mismos cables-con protección contra incendios que un edificio de oficinas de altura similar.
El NEC reconoce explícitamente estas distinciones. Los cables tipo OFNG y OFN se pueden instalar en tramos verticales que penetran más de un piso o en un pozo en dos casos: si están encerrados en una canalización metálica o están ubicados en un pozo ignífugo que contiene cortafuegos en cada piso, o si están instalados en viviendas de uno- o dos-pisos. Esta excepción reconoce que-la construcción residencial de poca altura presenta riesgos diferentes a los de los edificios comerciales.
Inspección y cumplimiento
Los funcionarios de construcción tienen amplia autoridad para hacer cumplir las clasificaciones de incendio de cables. Para lograr que los inspectores de construcción digan sí en lugar de no, acérquese a ellos directamente, establezca una relación positiva y realice alguna capacitación informal si es necesario. La comunicación proactiva evita malentendidos sobre qué espacios requieren qué tipos de cables.
El proceso de inspección generalmente ocurre antes de que se cierren las paredes y se instalen los paneles del techo. Los inspectores verifican que las marcas de la cubierta del cable coincidan con el entorno de instalación. Verifican que los espacios plenum contengan solo cables OFNP y que los ejes verticales contengan como mínimo cables OFNR.
Las inspecciones fallidas requieren el reemplazo del cable, no solo documentación adicional. Si el cable vertical aparece en un espacio plenum, la única corrección implica tirar de un nuevo cable clasificado -plenum. El impacto en el costo y el cronograma puede ser sustancial, particularmente en edificios ocupados donde el acceso se vuelve limitado una vez finalizada la construcción.
Algunas jurisdicciones mantienen requisitos más estrictos que el mínimo del NEC. Las enmiendas locales podrían requerir cable plenum en espacios donde NEC permite cable vertical, o podrían eliminar ciertas opciones de sustitución. Siempre verifique el código local antes de adquirir el material.
Hacer la selección de cable correcta
Comience con un estudio exhaustivo del edificio que identifique cada tipo de espacio a lo largo del recorrido del cable. Los dibujos de HVAC muestran qué áreas participan en la circulación del aire. Los dibujos arquitectónicos revelan ejes verticales y sus propósitos. Estos documentos determinan si el cable vertical cumple con el código para su instalación específica.
Cuando existe incertidumbre sobre la clasificación del espacio, funcionan tres enfoques:
Consulte con el propietario del edificio o el administrador de las instalaciones.que entiende cómo funcionan los espacios dentro del sistema HVAC. Saben qué cámaras de techo son retornos de aire activos versus características cosméticas simples.
Solicite una aclaración al departamento de construcción localantes de la instalación del cable. Los inspectores aprecian a los instaladores que buscan orientación en lugar de presumir el cumplimiento.
Predeterminado al cable plenumcuando el tipo de espacio sigue siendo ambiguo y la diferencia de precio es aceptable. Elegir un elevador o un plenum es una cuestión de seguridad y cumplimiento del código, no una cuestión de presupuesto, por lo que siempre instale el cableado del plenum en espacios plenum o donde lo requiera el código.
Documente sus decisiones de selección de cables. Fotografíe las marcas de la cubierta del cable antes de cubrirlas con placas de techo o cerrar paredes. Mantenga hojas de datos del fabricante que muestren información de listado de UL. Esta documentación demuestra el cumplimiento del código si surgen preguntas más adelante.
Considere futuras modificaciones del edificio al seleccionar el cable. Un espacio que actualmente no es un -plenum vertical podría convertirse en un espacio plenum si el propietario del edificio reconfigura el sistema HVAC. El cable plenum instalado hoy sigue cumpliendo con dichos cambios, mientras que el cable ascendente requeriría reemplazo.
Preguntas frecuentes
¿Puedo usar cable vertical en un pleno si está dentro del conducto?
Si utiliza un conducto clasificado-plenum, no necesita un cable clasificado-plenum incluso si el conducto está en un espacio plenum. El conducto metálico proporciona la barrera contra incendios que de otro modo proporcionaría la cubierta del cable. Sin embargo, la instalación de conductos es costosa y la compra de cables con clasificación plenum- suele ser más fácil y económico.
¿Todos los espacios del techo requieren cable plenum?
No todos los falsos techos son espacios plenum. El factor determinante es si la cavidad del techo participa en la circulación del aire HVAC. Un falso techo puramente estético sin función de tratamiento de aire permite el uso de cable vertical. Verifique los planos de HVAC o consulte con la administración del edificio para confirmar.
¿Se puede utilizar alguna vez un cable vertical en lugar de un cable-de uso general?
Sí, el NEC permite la sustitución hacia arriba. Los cables de fibra con clasificación vertical pueden sustituirse para uso general. No se permite lo contrario. El cable de uso -general- no puede sustituir al cable vertical.
¿Qué sucede si instalo el tipo de cable incorrecto?
Las violaciones del código pueden resultar en inspecciones fallidas, reemplazo de cables requerido y posible responsabilidad si ocurre un incendio. El uso del tipo de cable incorrecto puede generar problemas legales si se produjera un incendio. Más allá de las consecuencias legales, la selección inadecuada de cables crea verdaderos peligros-para la vida.
El cable de fibra óptica con clasificación vertical cumple con los códigos de construcción en sus aplicaciones designadas-ejes verticales y espacios no-plenum entre pisos-aunque sigue siendo inaceptable para instalaciones plenum. La clave radica en una clasificación espacial precisa y en la comprensión de que "cumplir con el código" no es una propiedad universal del cable en sí, sino más bien una función de hacer coincidir las capacidades del cable con los requisitos del entorno de instalación. Los funcionarios de construcción, los planos de HVAC y el artículo 770 del NEC proporcionan el marco para realizar selecciones de cables compatibles.
Fuentes:
Asociación Nacional de Protección contra Incendios. NFPA 70: Código Eléctrico Nacional.
Laboratorios aseguradores. UL 1666: Prueba de altura de propagación de llamas de cables eléctricos y de fibra óptica-instalados verticalmente en ejes.
Fibra Óptica Cleerline SSF. "Cableado vertical versus plenum". (cleerline.com)
Belden. "Clasificaciones de cables de fibra: selección de elevador frente a pleno". (belden.com)
Conexión Fosco. "Clasificaciones de resistencia al fuego de cables de fibra óptica". (fibraoptics4sale.com)
